C# 操作PDF 图层(Layer)—添加、删除图层、设置图层可见性

 2019/1/8 15:39:44  Miaonly  程序员俱乐部  我要评论(0)
  • 摘要:前言通过添加图层,我们可以将文本、图片、表格、图形等元素精确定位于页面指定位置,将这些元素进行叠放、组合形成页面的最终效果。此外,对于页面中已有的图层我们也可以进行设置图层可见性、删除图层等操作。在本篇文章中,将介绍如何在C#中进行PDF图层的操作。要点概括1.添加图层线条图形图像字符串2.设置图层隐藏、显示2.1指定单个图层可见性通过索引值指定通过图层名称指定2.2设置所有图层可见性3.删除图层工具使用Spire.PDFfor.NET4.0VisualStudio代码操作一
  • 标签:

class="MsoNormal" style="line-height: 115%;">前言

通过添加图层,我们可以将文本、图片、表格、图形等元素精确定位于页面指定位置,将这些元素进行叠放、组合形成页面的最终效果。此外,对于页面中已有的图层我们也可以进行设置图层可见性、删除图层等操作。在本篇文章中,将介绍如何在C#中进行PDF图层的操作。

?

要点概括

1.添加图层

  • 线条
  • 图形
  • 图像
  • 字符串

2.设置图层隐藏、显示

?

? ?2.1 指定单个图层可见性

  • ? ?通过索引值指定
  • ? ?通过图层名称指定

? ? 2.2 设置所有图层可见性

3.删除图层

?

工具使用

  • Spire.PDF for .NET 4.0
  • Visual Studio

代码操作

一、添加图层

?

我们通过使用Spire.PDF添加图层,支持添加线条、图像、字符串、饼图、椭圆形、矩形和多边形等多种类型的图层。



?

【C#】

using Spire.Pdf;
using Spire.Pdf.Graphics;
using System.Drawing;

namespace AddLayers_PDF
{
    class Program
    {
        static void Main(string[] args)
        {
            //新建PDF文档,添加一页
            PdfDocument pdf = new PdfDocument();
            PdfPageBase page = pdf.Pages.Add();

            //添加一个线条图层,设置为不可见
            PdfPageLayer layer = page.PageLayers.Add("Line", true);
            //在页面指定位置添加指定长度的线条,并设置线条颜色、粗细等格式
            layer.Graphics.DrawLine(new PdfPen(PdfBrushes.Blue, 1), new PointF(0, 0), new PointF(0, 200)); //这里可根据需要添加多条线条

            //向页面添加一个名为“椭圆”的图层,设置图层为不可见
            layer = page.PageLayers.Add("椭圆", true);
            //设置图形颜色、线条粗细
            PdfPen pen = new PdfPen(Color.Yellow, 2.5f);
            //填充图形内部颜色,并在页面指定位置添加指定大小的椭圆形图形
            PdfBrush brush = new PdfSolidBrush(Color.White);
            layer.Graphics.DrawEllipse(pen, brush, 240, 200, 60,20);

            //添加一个图片图层,并命名图层为“Image Layer”
            layer = page.PageLayers.Add("Image Layer");
            //加载图片,在页面指定位置添加该图片作为图层并设置图像的大小
            layer.Graphics.DrawImage(PdfImage.FromFile("image.png"), 200, 230, 150, 185);

            //添加字符串类型的图层,并命名为“String Layer”
            layer = page.PageLayers.Add("String Layer");
            //向页面指定位置绘如文本,并设置字体、字号、颜色等格式
            layer.Graphics.DrawString("OH~IT'S SO GOOD! RIGHT? \n LET'S GET STARTED!\n COME ON, GUYS!", new PdfFont(PdfFontFamily.TimesRoman, 12), new PdfPen(PdfBrushes.MediumVioletRed, 1), 45, 250);

            //保存并打开文档
            pdf.SaveToFile("AddLayers.pdf", FileFormat.PDF);
            System.Diagnostics.Process.Start("AddLayers.pdf");
        }
    }
}

?

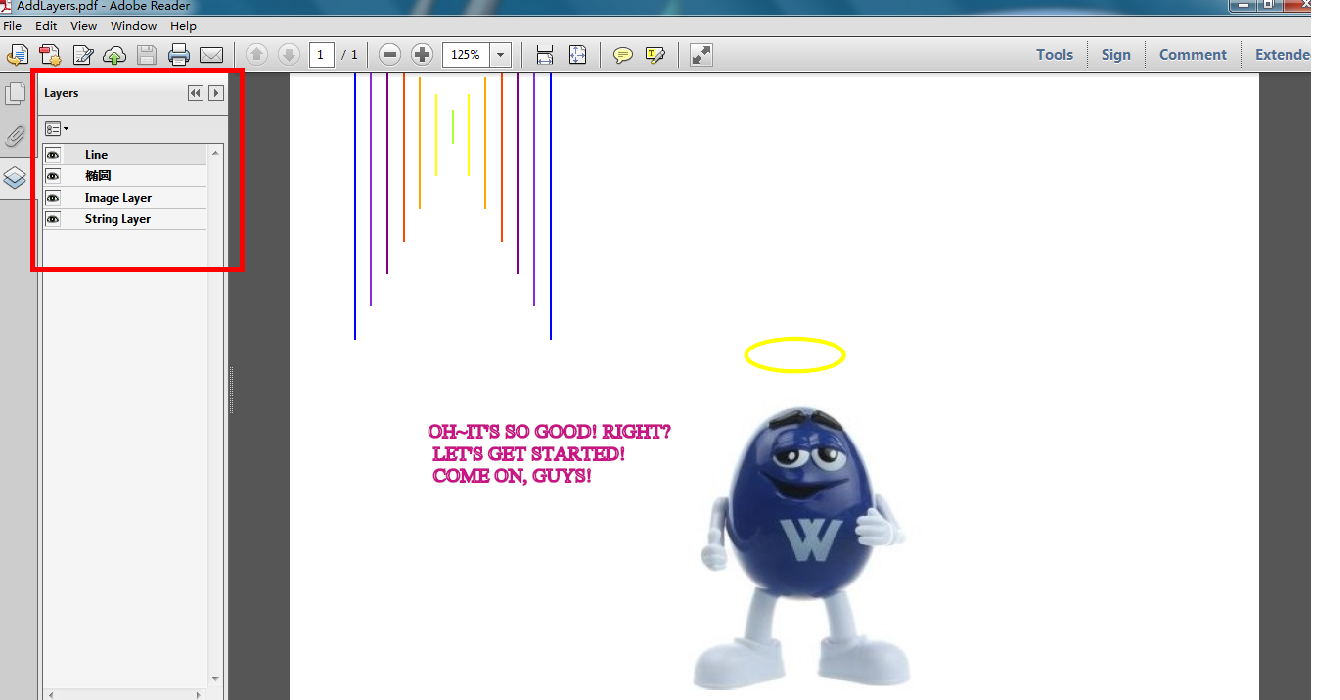

添加效果:



?

二、设置图层隐藏、显示

(一)设置单个图层的隐藏、显示

?

【C#】

using Spire.Pdf;
using Spire.Pdf.Graphics.Layer;

namespace HideOrShowLayer_PDF
{
    class Program
    {
        static void Main(string[] args)
        {
               //实例化PdfDocument类,加载文档
                PdfDocument doc = new PdfDocument("AddLayers.pdf");

                //设置图层可见属性为Off,通过索引值来隐藏第3个图层
                //doc.Layers[2].Visibility = PdfVisibility.Off;

                //设置图层可见属性为Off,通过图层名称来隐藏图层
                doc.Layers["String Layer"].Visibility = PdfVisibility.Off;

                //保存并打开文档
                doc.SaveToFile("HideLayer0.pdf");
                System.Diagnostics.Process.Start("HideLayer0.pdf");

        }
    }
}

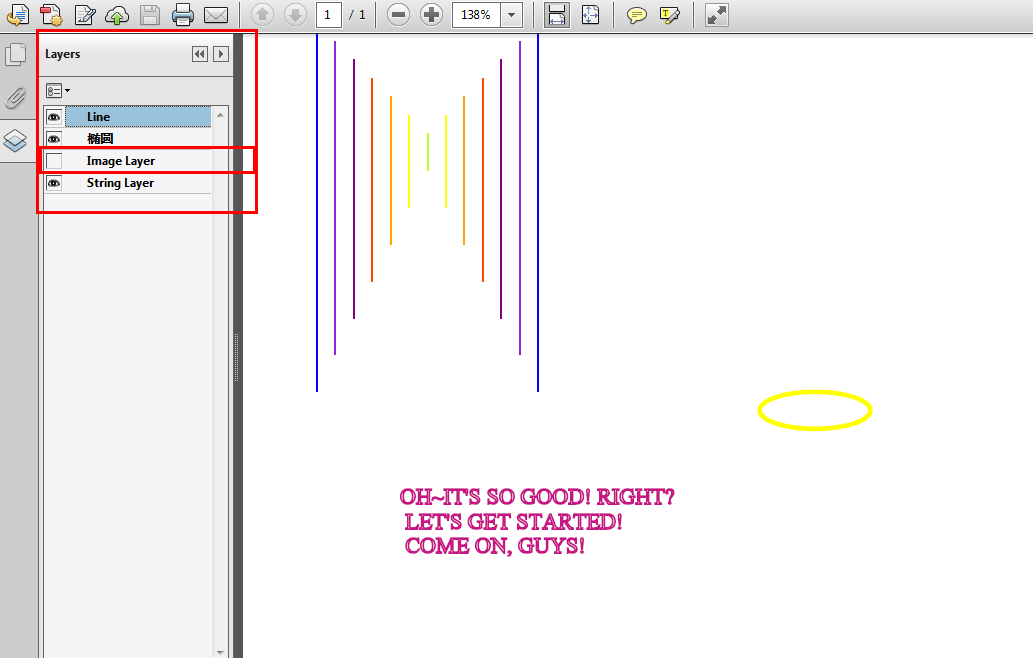

?测试结果:

?

1.通过“索引值”来隐藏图层的效果



?

2.通过图层名称来隐藏图层的效果



?

(二)设置全部图层的隐藏、显示

?

【C#】

using System;
using Spire.Pdf;
using Spire.Pdf.Graphics.Layer;

namespace ShowLayer_PDF
{
    class Program
    {
        static void Main(string[] args)
        {
            //创建PdfDocument类对象,加载pdf测试文档
            PdfDocument doc = new PdfDocument("AddLayers.pdf");

            //遍历文档中的所有图层,
            for (int i = 0; i < doc.Layers.Count; i++)
            {
                //显示所有图层
                //doc.Layers[i].Visibility = PdfVisibility.On;

                //隐藏所有图层
                doc.Layers[i].Visibility = PdfVisibility.Off;
            }
                //保存并打开文档
                doc.SaveToFile("HideAllLayers.pdf");
                System.Diagnostics.Process.Start("HideAllLayers.pdf");
        }
    }
}

?测试结果:



?

三、删除图层

?

【C#】

using Spire.Pdf;

namespace DeleteLayer_PDF
{
    class Program
    {
        static void Main(string[] args)
        {
            //创建一个PdfDocument类对象,加载包含多个图层的PDF文档
            PdfDocument doc = new PdfDocument();
            doc.LoadFromFile("AddLayers.pdf");

            //调用方法RemoveLayer()删除名为“Line”的图层
            doc.Layers.RemoveLayer(("Line"));

            //保存并打开文档
            doc.SaveToFile("DeleteLayer.pdf", FileFormat.PDF);
            System.Diagnostics.Process.Start("DeleteLayer.pdf");
        }
    }
}

?

测试结果:




?

阅读结束!?

?
