酷炫动图:数学篇

 2014/6/5 16:57:29    程序员俱乐部  我要评论(0)
  • 摘要:你真的以为你懂三角函数吗?请听题:三角函数既然是函数,那它的自变量和因变量都是什么?图片作者:LucasVB(1ucasvb)从这张图里可以很明显看到,所谓正弦函数,其实就是圆上任意一点的y坐标(红)和弧长(蓝)之间的关联。左图的蓝色弧长和右图的蓝线完全一样。而弧长又和弧度是完全对应的。为什么高中老师不肯用经典的360度角而一定要教你奇怪的“弧度”?就是因为这个对应。1弧度就是长度为1个半径的弧所对应的角,π弧度就是正好半个圆——相应的
  • 标签:

  你真的以为你懂三角函数吗?

  请听题:三角函数既然是函数,那它的自变量和因变量都是什么?

图片作者:LucasVB(1ucasvb)

  从这张图里可以很明显看到,所谓正弦函数,其实就是圆上任意一点的y坐标(红)和弧长(蓝)之间的关联。左图的蓝色弧长和右图的蓝线完全一样。

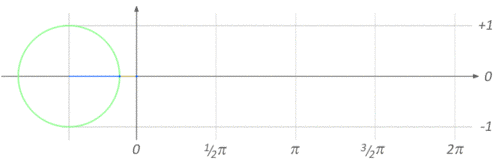

  而弧长又和弧度是完全对应的。为什么高中老师不肯用经典的 360 度角而一定要教你奇怪的“弧度”?就是因为这个对应。1 弧度就是长度为 1 个半径的弧所对应的角,π弧度就是正好半个圆——相应的,之所以 sinπ=0,正是因为当蓝线走了一个π(一个半圆)的时候,正好也走回到了 y = 0 的地方。

Circle_radians LucasVB.gif
图片作者:又是 LucasVB(1ucasvb)

  那余弦函数呢?留给读者作为练习——

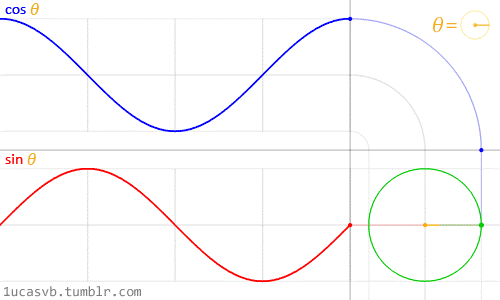

lucas math3.gif
图片作者:还是 LucasVB(1ucasvb)

  ——别打了,我说还不行吗……余弦函数就是圆上任意一点的x坐标和弧长之间的关联,只不过在画函数的时候,把圆上点的x坐标打了个弯,对应成了函数曲线上的y坐标,就像这张图里的蓝线那样。

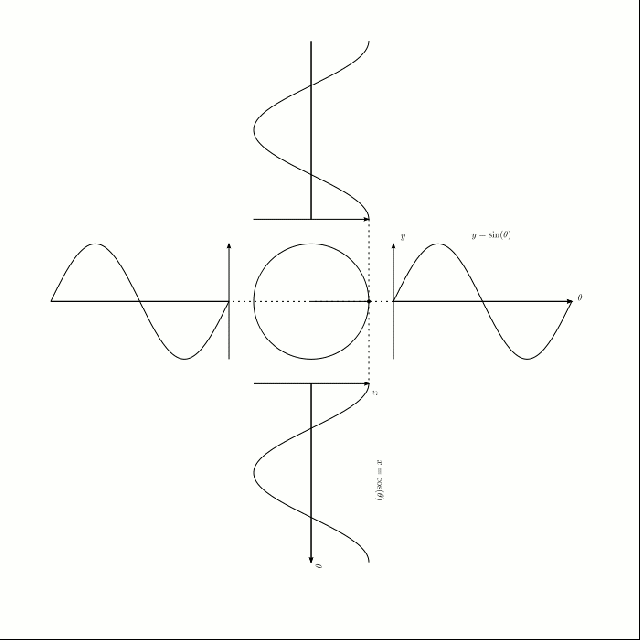

  为了体现余弦函数的这个对应,我们也可以直接把函数本身竖过来,就成了这样:

图片来源未知,但画得这么丑,肯定不是 LucasVB

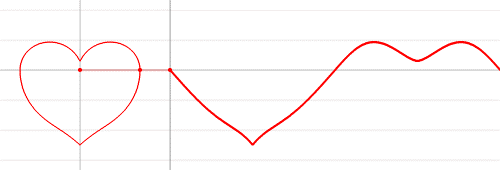

  当然,这种对应也可以用在其它几何图形上,只不过就不如圆那么美丽了,比如下面这个丑陋的心形。

heart lucas.gif
图片作者:当然是 LucasVB(1ucasvb)

  要不为什么说圆是最完美的身材!(并不是)

  极坐标的魔法

  如何把直角坐标变成极坐标?看我的:

lucas polar to lineal.gif
图片作者:依然是 LucasVB(1ucasvb)……

  这是什么黑魔法……

  别急,听我解释,事情就是你看到的那样:

  首先我们需要把函数沿直线 y = x 翻转。之所以要有这一步,是因为极坐标里我们很武断地把 0 度定义在了朝右。如果 0 度是(更自然的)朝上,那就不需要这一步了。

  然后,我们把Y轴折弯过来,直到它缩成一个点。成功!

  思路是这样的:直线在几何上可以认为是具有无限直径、无限曲率半径的一个圆,永远不向自身弯折。但如果我们逐渐降低曲率半径,从无限一直降到零,就等于是把Y轴变成一个逐渐缩小的圆、最后变成一个点。而原来直角坐标的“Y轴”所承载的信息,在转换中就逐渐移交给了极坐标的“角度”。

  正十七边形尺规作图

图片作者:Aldoaldoz

  正十七边形可以用尺规作出来,这是高斯 1796 年 19 岁时证明的。这是正多边形尺规作图两千年来头一次有所突破——换句话说,上一次人们发现新的正多边形尺规作图法还是在古希腊。

  但是,高斯本人实际上并不会做正十七边形。第一个真正的正十七边形尺规作图法直到 1825 年才由约翰尼斯·厄钦格(Johannes Erchinger)给出,而上面的这个方法——“卡莱尔圆法”则要更晚。(猜猜这个卡莱尔是谁?托马斯·卡莱尔。对,就是那个《法国大革命史》和《论英雄、英雄崇拜与历史上的英雄业绩》的作者。)

  那高斯怎么就知道正十七边形是可以做出来的呢?因为他懂数学。他已经知道,如果一个正多边形内角的三角函数能用加减乘除和开平方表达出来,那就意味着这个正多边形能用尺规做出来。(尺规等价于只使用圆和直线的交点作图,直线的表达式是二元一次方程,圆的表达式是二元二次方程,所以只用到了加减乘除和开平方。)而他又证明了,只要正多边形的边数n是费马素数,那么就能这么表达。当时人们已经知道前五个费马素数是3、5、17、257 和 65537,所以高斯等于一举证明了这五种正多边形都是尺规可做的。

  不过,正三边形(好吧,正三角形)和正五边形人们早知道了,而正 257 边形什么的做起来又太麻烦,所以最后正十七边形成了最出名的。

  那么正十七边形的对应三角函数应该怎么表达?高斯的《算术研究》给出了结果:


  参考资料

  好吧你们可能发现了我是这位 LucasVB 的粉丝……他的网站见此 1ucasvb.tumblr.com。下期还会有他的动图出场。
