C#使用Xamarin开发可移植移动应用(2.Xamarin.Forms布局,本篇很长,注意)附源码

 2017/8/10 15:31:21  GuZhenYin  程序员俱乐部  我要评论(0)
  • 摘要:前言系列目录C#使用Xamarin开发可移植移动应用目录源码地址:https://github.com/l2999019/DemoApp可以Star一下,随意--一点感想很意外的,第一篇博文被博客园的编辑大哥置顶了.感谢.评论也很多,褒贬不一,我还是那句话.技术是从无到有的过程,就像一个刚出生的人不是说他有个强大的爸爸所以就可以一出生就上天..NET如此,JAVA亦如此.言尽于此,对于喷子好自为之..好了,废话不多说,我们开始本章的内容.今天的学习内容?昨天学了内容页
  • 标签:移植 C# for 使用 源码 应用 开发 移动应用
前言

class="small feature">系列目录

C#使用Xamarin开发可移植移动应用目录

源码地址:https://github.com/l2999019/DemoApp

可以Star一下,随意 - -

一点感想

很意外的,第一篇博文被博客园的编辑大哥置顶了.感谢.

评论也很多,褒贬不一,我还是那句话.技术是从无到有的过程,就像一个刚出生的人 不是说他有个强大的爸爸 所以就可以一出生就上天.

.NET如此,JAVA亦如此.言尽于此,对于喷子 好自为之..

好了,废话不多说,我们开始本章的内容.

今天的学习内容?

昨天学了内容页,当然就少不了内容页里面的布局,所以..

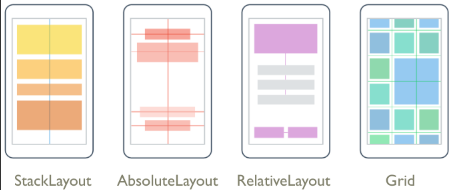

今天我们主要学习Xamarin.Forms中提供的各类布局手段,如图:



Xamarin.Forms提供了5种布局,我这里只截取了4种,第五种是ScrollView,个人觉得..这个的操作作用大于布局作用..所以本章就不讲了.

本篇很长...内容很多,且自己认为比较重要..大家耐心

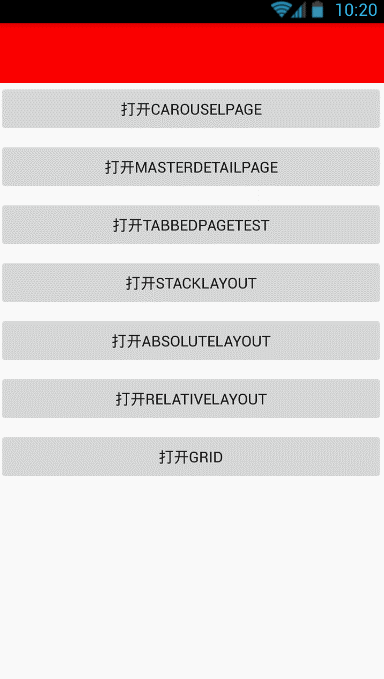

各种布局,Demo效果如下:



正文

0.使用Xamarin.Forms Previewer预览界面效果

Xamarin.Forms Previewer是微软提供的可以不运行程序,直接预览界面效果的工具..

因为本章主要讲布局,所以用这个会比较方便,不用每次都运行调试.

嗯,这个工具.大家凑合用 - -,因为它本身比较麻烦且会有莫名BUG,不过用顺畅了 还不错.

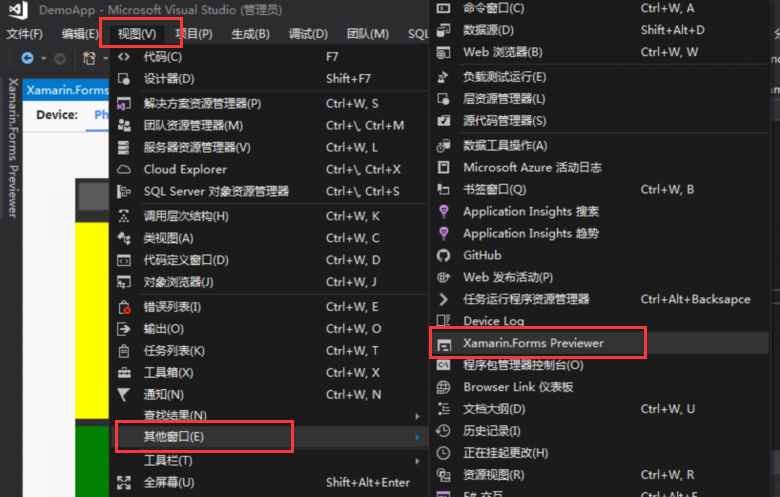

VS2017直接按照下图方式打开即可,VS2015 - - 我暂时没辙...

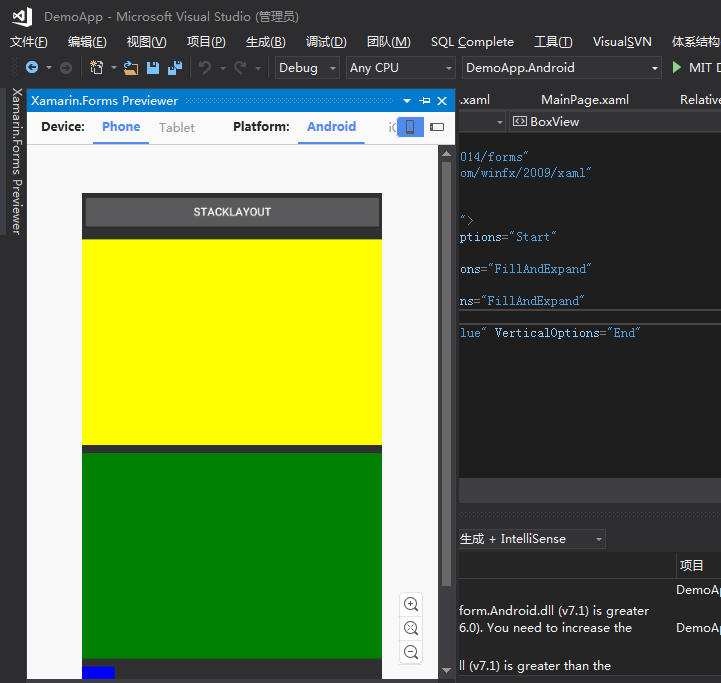

效果如下:

 好了,大功告成,

嗯..使用中有任何的错误 或者红色的错误提示,请重新生成程序集,或者在几个视图中跳转一下..一般都会好..(tips:这就是我说的小麻烦)



1.StackLayout(线性布局)

StackLayout以线性的方式进行水平或垂直的视图布局。

我们直接创建一个ContentPage.

然后添加如下Xaml代码:

    <ContentPage.Content>
        <StackLayout Spacing="10" x:Name="layout">
            <Button Text="StackLayout" VerticalOptions="Start"
        HorizontalOptions="FillAndExpand" />
            <BoxView Color="Yellow" VerticalOptions="FillAndExpand"
        HorizontalOptions="FillAndExpand" />
            <BoxView Color="Green" VerticalOptions="FillAndExpand"
        HorizontalOptions="FillAndExpand" />
            <BoxView HeightRequest="75" Color="Blue" VerticalOptions="End"
        HorizontalOptions="Start" />
        </StackLayout>
    </ContentPage.Content>

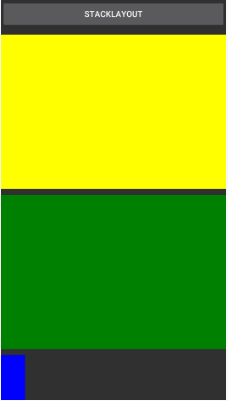

效果如图:



1.1布局方向

方向嘛..就是横向,和竖向.通过在StackLayout 中设置Orientation属性.

就两个选择,Horizontal(水平方向),Vertical(垂直方向)默认为Vertical

代码如下:

 <StackLayout Spacing="10" x:Name="layout" Orientation="Horizontal">
<--这里是内容-->
 </StackLayout>

1.2定位

大家可以看到,我在StackLayout 中的控件里面加了2个属性:

VerticalOptions(垂直位置)

HorizontalOptions(水平位置)

这2个属性,要求传递LayoutOptions(布局选项)枚举,我们可以通过这里面的选择,来确定我们控件的位置.

  • Center – 将控件固定在视图的中心位置
  • End – 将控件固定在布局中的底部位置(横向布局则为最右边)
  • Fill – 将控件根据布局方向填充空余位置.
  • Start – 将控件固定在布局中的顶部位置(横向布局则为最左边)

1.3填充

在上面的定位属性后面,都可以加一个后缀AndExpand,嗯..举个例子 就是这样FillAndExpand

会产生什么效果呢?

它会根据屏幕的大小,和你布局中其他的内容,如果有空白位置就会由设置了AndExpand的自动填充.

如果多个属性都有AndExpand

则会平分空白的位置.

1.4边距

边距的设置很简单,设置StackLayout 的Spacing属性即可.

Spacing默认值为6



2.AbsoluteLayout(绝对定位)

这个..写过HTML的朋友们都知道,绝对定位嘛..就是根据X Y轴的坐标 直接给出控件的位置.

嗯先上列子的xaml代码吧,如下:

 <AbsoluteLayout>

            <Label Text="这里是数值定位"
                AbsoluteLayout.LayoutBounds="1,50,50,100" LineBreakMode="WordWrap"  />
            <Label Text="这里是按百分比例定位"
                AbsoluteLayout.LayoutBounds=".5,1,.5,.1" AbsoluteLayout.LayoutFlags="All"
                LineBreakMode="WordWrap"  />
            <BoxView Color="Olive"  AbsoluteLayout.LayoutBounds="1,.5, 25, 100"
                AbsoluteLayout.LayoutFlags="PositionProportional" />
            <BoxView Color="Red" AbsoluteLayout.LayoutBounds="0,.5,25,100"
                AbsoluteLayout.LayoutFlags="PositionProportional" />
            <BoxView Color="Blue" AbsoluteLayout.LayoutBounds=".5,0,100,25"
                AbsoluteLayout.LayoutFlags="PositionProportional" />
        </AbsoluteLayout>

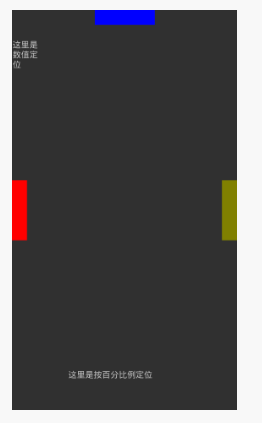

效果如下:

下面我们就来详细的讲解一下绝对定位布局相关的属性.

我们如果在AbsoluteLayout中添加控件,会发现,所有的控件,都会多出一个命名空间,下面有2个属性,如下:

讲解这2个属性之前,我们需要了解AbsoluteLayout中的2个概念,一个叫做比例值,一个叫绝对值.

其实从字面就可以看出来,比例值就是类似HTML的10%,20%之类的..绝对值就是类似HTML的5px,10px之类的

当然,我们的Xamarin有所不同.   比例值需要设置为.1(注意前面有个".", .1的意思就是10% ) 绝对值就很简单了 10, 100 ..直接给数字就行

2.1 LayoutBounds

从上面的例子我们可以看到LayoutBounds是有4个值的.类似下面:

 <Label Text="这里是数值定位"
                AbsoluteLayout.LayoutBounds="1,50,50,100" LineBreakMode="WordWrap"  />

从左至右,依次代表的意思是:

X轴的位置,Y轴的位置,控件的宽度,控件的高度.

有了上面这些属性,我们就可以很轻松的操控一个控件所在的位置和大小了.



2.2 LayoutFlags

上面我们说过,是分比例值与绝对值的.那怎么设置这个呢,就是通过LayoutFlags这个属性.它有7个枚举值.如下:

  • 默认 - 将所有值解析为绝对值。如果未指定LayoutFlags,则为默认值。
  • All- 将所有值解析为比例。
  • WidthProportional - 仅将Width值作为比例值,将所有其他值解析为绝对值。
  • HeightProportional - 仅将height值作为比例值,将所有其他值解析为绝对值。
  • XProportional -  仅将X轴作为比例值,将所有其他值解析为绝对值。
  • YProportional-  仅将Y轴作为比例值,将所有其他值解析为绝对值。
  • PositionProportional - X轴Y轴作为比例解析,而控件大小值被作为绝对值解析。
  • SizeProportional - 将控件大小值作为比例解析,而X轴Y轴被作为绝对值解析。





3.RelativeLayout(相对定位)

 嗯..相对定位,顾名思义..就是相对于某个控件来进行定位..也可以是整个布局

示例代码如下:

   <RelativeLayout>
            <BoxView Color="Red" x:Name="redBox"
        RelativeLayout.YConstraint="{ConstraintExpression Type=RelativeToParent,
            Property=Height,Factor=.15,Constant=0}"
        RelativeLayout.WidthConstraint="{ConstraintExpression
            Type=RelativeToParent,Property=Width,Factor=1,Constant=0}"
        RelativeLayout.HeightConstraint="{ConstraintExpression
            Type=RelativeToParent,Property=Height,Factor=.8,Constant=0}" />
            <BoxView Color="Blue"
        RelativeLayout.YConstraint="{ConstraintExpression Type=RelativeToView,
            ElementName=redBox,Property=Y,Factor=1,Constant=20}"
        RelativeLayout.XConstraint="{ConstraintExpression Type=RelativeToView,
            ElementName=redBox,Property=X,Factor=1,Constant=20}"
        RelativeLayout.WidthConstraint="{ConstraintExpression
            Type=RelativeToParent,Property=Width,Factor=.5,Constant=0}"
        RelativeLayout.HeightConstraint="{ConstraintExpression
            Type=RelativeToParent,Property=Height,Factor=.5,Constant=0}" />
        </RelativeLayout>

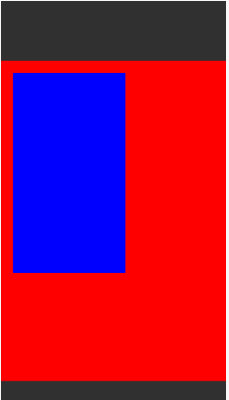

效果如下:

相对定位的东西比较复杂,仔细阅读吧.



3.1 Constraintfunction">(约束)

相对定位有个叫做约束的概念,所以我们可以看到.在RelativeLayout的里面,所有的控件 都会出现下面几种属性

XConstraint ,YConstraint, WidthConstraint,HeightConstraint

其实看前面,大家就应该知道是X Y 宽 高.

里面的写法 类似于JSON,如下:



  RelativeLayout.YConstraint="{ConstraintExpression Type=RelativeToView, ElementName=redBox,Property=Y,Factor=1,Constant=20}"



大口号前面定义ConstraintExpression,代表它为约束的表达式.

里面有5个属性,解释如下:

  • Type – 类型,有2个选择RelativeToParentRelativeToView,单词大家应该就明白了,一个是针对于父节点的相对定位,一个是针对某一个视图的相对定位
  • Property – 你要设置的什么属性,例如Property=Height,就是你要设置的是高度的属性.
  • Factor – 你要相对于某视图的比例值,比如A控件高度是100,你这里输入.5, 那么就是50.
  • Constant – 你要调整的属性值,因为上面只能设置比例,所以通过这个属性来微调位置,设置负数就是减去你设置的值,正数就是加
  • ElementName – 你要相对的控件的Name,例如:ElementName=redBox, 就是相对于 x:Name属性为redBox的控件.(例子中的红色块)





4.Grid(表格布局)

Gird表格布局,支持将视图排列成行和列。行和列可以设置为比例值或绝对值。

Gird布局不应该与传统的表格相混淆,并且他的作用并不是呈现表格数据。

它不像HTML中的Table,Gird纯粹是为了布局内容。

例子代码如下:

            <Grid>
                <Grid.RowDefinitions>
                    <RowDefinition Height="4*" />
                    <RowDefinition Height="*"  />
                    <RowDefinition Height="200" />
                    <RowDefinition Height="2*" />
                </Grid.RowDefinitions>
                <Grid.ColumnDefinitions>
                    <ColumnDefinition Width="2*" />
                    <ColumnDefinition Width="*" />
                </Grid.ColumnDefinitions>
                <BoxView  BackgroundColor="Red" HorizontalOptions="FillAndExpand" VerticalOptions="FillAndExpand" Grid.Row="0" Grid.Column="0" />
                <Label Text="Top Right" Grid.Row="0" Grid.Column="1" />
                <Label Text="Bottom Left" Grid.Row="1" Grid.Column="0" BackgroundColor="Cyan" Grid.ColumnSpan="2" />
                <!--<Label Text="Bottom Right" Grid.Row="1" Grid.Column="1" />-->
                <BoxView  BackgroundColor="Blue" HorizontalOptions="FillAndExpand" VerticalOptions="FillAndExpand" Grid.Row="2" Grid.Column="0" />
                <BoxView  BackgroundColor="Green" HorizontalOptions="FillAndExpand" VerticalOptions="FillAndExpand" Grid.Row="2" Grid.Column="1" Grid.RowSpan="2" />
                <BoxView  BackgroundColor="AliceBlue" HorizontalOptions="FillAndExpand" VerticalOptions="FillAndExpand" Grid.Row="3" Grid.Column="0" />

            </Grid>

效果如下:



4.1 Grid.RowDefinitions

它是设置Grid行数的容器,应该放在Grid标签里面,例子如下:

            <Grid>
                <Grid.RowDefinitions>
                    <RowDefinition Height="4*" />
                    <RowDefinition Height="*"  />
                    <RowDefinition Height="200" />
                    <RowDefinition Height="2*" />
                </Grid.RowDefinitions>
            </Grid>

这样就设置了一个为4行的Grid,可以通过Height属性来设置它的高."*"号为百分比设置  2*表示为20%. 直接设置绝对值也可以,如例子中的Height="200"



4.2 Grid.ColumnDefinitions

它是设置Grid列数的容器,应该放在Grid标签里面,例子如下:

<Grid>
<Grid.ColumnDefinitions>
                    <ColumnDefinition Width="2*" />
                    <ColumnDefinition Width="*" />
</Grid.ColumnDefinitions>
</Grid>

这样就设置了一个为2列的Grid,可以通过Width属性来设置它的高."*"号为百分比设置  2*表示为20%. 直接设置绝对值也可以,如Width="200"



4.3  设置Grid中的内容.

很简单,直接在Grid中添加控件,并写好对应的行列就行了.如下

 <Label Text="Top Right" Grid.Row="0" Grid.Column="1" />

那么,这个label控件就会显示在Grid中的第一行 第二列(注意:这里的行列都是从0开始)



4.4  如何跨行,跨列

跨行,跨列也很简单,如下:

<Label Text="Bottom Left" Grid.Row="1" Grid.Column="0" BackgroundColor="Cyan" Grid.ColumnSpan="2" />
<BoxView  BackgroundColor="Green" HorizontalOptions="FillAndExpand" VerticalOptions="FillAndExpand" Grid.Row="2" Grid.Column="1" Grid.RowSpan="2" />

直接设置Grid.ColumnSpanGrid.RowSpan 即可,HTML中的Table已经用过很多次了..我就不多解释了.



4.5  如何设置行间距与列间距

 嗯..同样简单,直接设置Grid标签的ColumnSpacingRowSpacing即可.如下:

<Grid ColumnSpacing="5" RowSpacing="10">
</Grid>

上面的列子就是行间距为10,列间距为5.



写在最后

好了,到此,本篇的布局就结束了...

不管你们怎么说..是骂我坑也好..是说Xamarin不行也好..本系列都会坚持写完.

最后,感谢点推荐的兄弟们,感谢那些一直支持着我的朋友们,谢谢.
