C# 取Visio模型信息的简易方法

 2017/11/9 21:23:43  衆尋  程序员俱乐部  我要评论(0)
  • 摘要:最近的一个项目,要求导出Visio图纸,因为是建筑类的,所以,需要设置墙壁,门,房间等信息的参数。拿墙壁为例,选中墙壁模型,右键属性,会弹出以下对话框。需要设置墙长、墙壁厚度等一些列信息。现在C#操作Visio里例子比较少,所以,花了好久,都没有看到有用的帖子,直到今天下午,在Bing里发现了一个帖子,顿时让我受益匪浅。原贴地址:http://mikeborozdin.com/post/reading-and-writing-visio-shape-information-with
  • 标签:C# 方法 IO模型

最近的一个项目,要求导出Visio图纸,因为是建筑类的,所以,需要设置墙壁,门,房间等信息的参数。

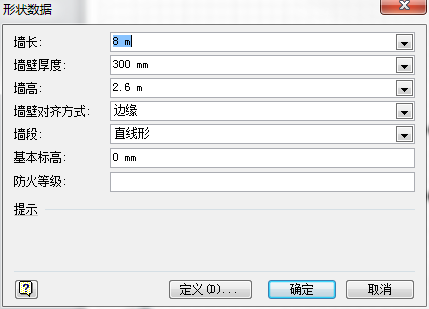

拿墙壁为例,选中墙壁模型,右键属性,会弹出以下对话框。

需要设置墙长、墙壁厚度等一些列信息。

现在C#操作Visio里例子比较少,所以,花了好久,都没有看到有用的帖子,直到今天下午,在Bing发现了一个帖子,顿时让我受益匪浅。原贴地址:http://mikeborozdin.com/post/reading-and-writing-visio-shape-information-with-c/

操作方法如下:

一、打开Visio的开发者模式

文件--选项--高级--以开发人员模式运行

二、查看模型的属性

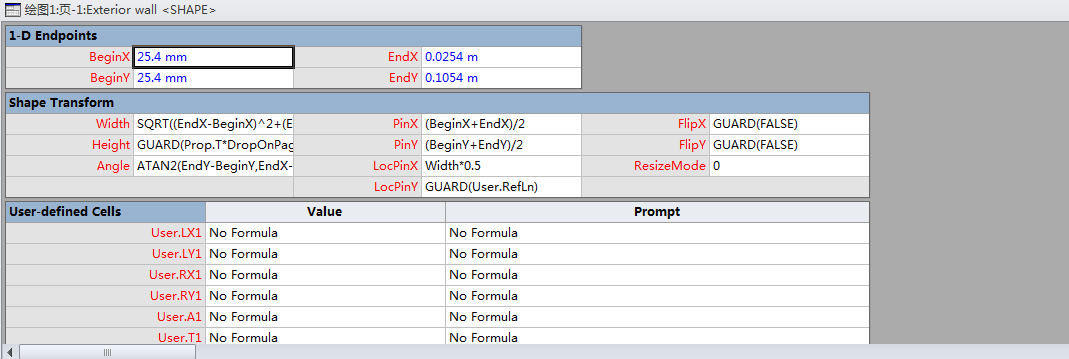

选中模型--右键显示ShapeSheet,在Visio的下面就会出现模型的所有属性了。

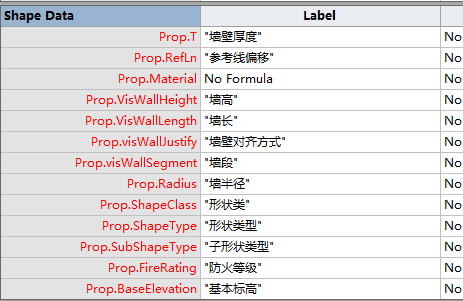

下滑,可以在Shape Data里看到此模型的属性信息

三、C#代码操作

1、打开墙模型模板

WALL_M.VSS是墙的模型模板,这个推荐大家用everything搜索一下,就能拿到模板路径了,自己需要哪个去里面找。

2、建立模型并设置参数

建立模型很方便,就是用document.Masters属性加模型名称,模型名称在哪呢,其实很好找,就是Visio的模型名称,用汉字就可以。

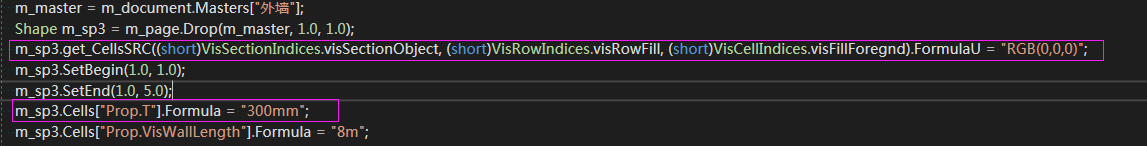

设置模型的参数有两种方式,图片中用粉色框,框起来的部分。

网上大部分的资料里都是用的第一个方法,这个方法不太方便记忆,而第二个方法就很方便了,也就是本文介绍的简单的方式。

模型名.Cells["属性名"].Formula

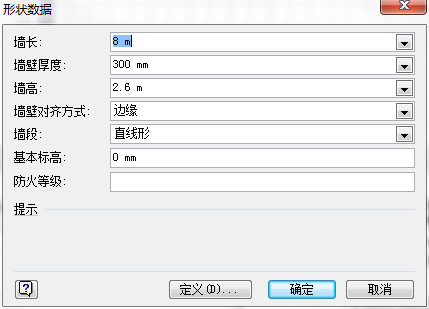

属性名,就是ShapeSheet里看到的那些属性,都是String类型,可以直接设置。设置成功以后,就是以下的图了。

3、遇到的问题

并不是所有的属性,设置了就一定好使,问题,我也不知道出现在哪,其中一个就是填充属性。

FillForegnd是填充属性,设置代码为

m_sp4.Cells["FillForegnd"].Formula = "RGB(0,0,0)";

通过参数查看,设置成功

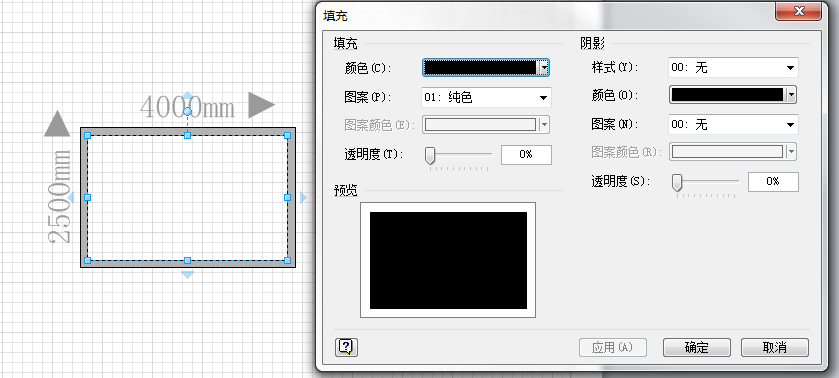

并且右键模型,格式--填充,如下图

其实已经设置成功了,但是模型的填充颜色不变,这个就很尴尬了,但是如果用基础模型,就是方形、圆形那些基础模型,就可以显示填充为黑色,所以不知道问题在哪里。

DEMO
