介绍

　　DirectX是Microsoft开发的基于Windows平台的一组API，它是为高速的实时动画渲染、交互式音乐和环境音效等高要求应用开发服务的。

　　而Managed DirectX 实质上是对DirectX进行了一个轻量级的封装，Microsoft在2003年10月初发布了Microsoft DirectX 9.0 SDK Update (Summer 2003),其中就着重改进了Managed DirectX部分。一方面使它能与.NET Framework紧密集成，可供.NET 平台下的其他语言调用 (如C#)；另一方面对DirectX程序编写进行了进一步简化，使得DirectX向RAD开发的方向又迈进了一大步，如我们所知ASP.NET、 WinForm这些东西是在网络上运行的。使得在网页上看到有硬件加速支持的绚丽的3D动画实时演示成为可能。

　　DirectX的核心是DirectX3D,但早期也是有DirectXDraw(2D),后来2D融入到了3D中，原来有个项目的图形展示控件是用DirectDraw实现的，为了纪念这些曾经带来过效益的技术，将这个技术的使用大致讲解下。

准备工作

　　下载5.0以上的Managed DirectX SDK包。

　　其中有Microsoft.DirectX.DirectDraw.dll，Microsoft.DirectX.dll 这两个DLL是我们需要的。

环境搭建

　　新建工程DirectXShowDemo,选择Framework2.0（也可以选其他，不过得在app.config中标注下）

简单Demo

创建设备

1         private Device CreateDevice()
2         {
3             var device = new Device();
4
5             //目前只做成窗口模式，由于全屏模式需要用到Flip，而窗口模式不用使用Flip
6             device.SetCooperativeLevel(this, CooperativeLevelFlags.Normal);
7
8             return device;
9         }

创建切割器

1         public Clipper CreateCliper()
2         {
3             var cp = new Clipper();
4
5             cp.Window = this;
6
7             return cp;
8         }

创建离屏表面

 1         public Surface CreateOffScreenSurface(Bitmap pBitmap, Clipper pClipper)
 2         {
 3             if (pBitmap == null)
 4                 throw new ArgumentNullException("位图不能为空");
 5
 6             //离屏描述
 7             SurfaceDescription sd = new SurfaceDescription();
 8             sd.SurfaceCaps.OffScreenPlain = true;
 9             Surface surOff = null;
10
11
12             surOff = new Surface(pBitmap, sd, _device);
13
14             //设置切割器
15             if (pClipper != null)
16             {
17                 surOff.Clipper = pClipper;
18             }
19
20             return surOff;
21         }

在Paint事件中增加代码

1         private void Form1_Paint(object sender, PaintEventArgs e)
2         {
3             Rectangle recSource = this.DisplayRectangle;
4             Rectangle recTo = M_RctTrance(this.Size);
5
6             _surPrimary.Draw(recTo, _surBack, recTo, DrawFlags.Wait);
7         }

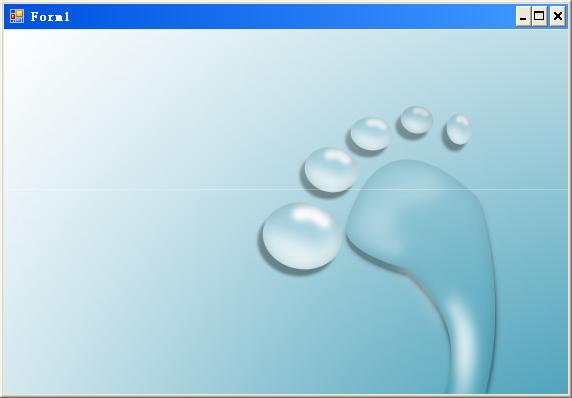

显示效果

其他

　　由于是演示，所以很多异常判断都没做，比如设备丢失，超出显示范围等，做的复杂的可以创建多个图层，且图层上的元素可以拖动，显示Tootip,闪烁，选中等效果，也可以多图层切换。感兴趣可以联系我。

Demo下载

源码下载
