wpf 动画 2个窗体切换

 2014/6/5 16:55:23  奮鬥的QB  博客园  我要评论(0)
  • 摘要:<Windowx:Class="翻转.MainWindow"xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"Title="MainWindow"Height="420"Width="650"xmlns:local="clr-namespace
  • 标签:
class="brush:csharp;gutter:true;"><Window x:Class="翻转.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        Title="MainWindow" Height="420" Width="650"
        xmlns:local="clr-namespace:翻转"
        WindowStyle="None"
        ResizeMode="NoResize"
        AllowsTransparency="True"
        Background="Transparent"
        WindowStartupLocation="CenterScreen">
    <Grid>
        <Grid.RowDefinitions>
            <RowDefinition Height="*"/>
            <RowDefinition Height="auto"/>
        </Grid.RowDefinitions>
        <Viewport3D Grid.Row="0" Margin="3">
            <Viewport3D.Camera>
                <!--Position以世界坐标表示的摄像机位置 LookDirection定义摄像机在世界坐标中的拍摄方向的 Vector3D  NearPlaneDistance指定到摄像机近端剪裁平面的摄像机的距离-->
                <PerspectiveCamera Position="0 0 800" LookDirection="0 0 -1" NearPlaneDistance="100"/>
            </Viewport3D.Camera>
            <Viewport3D.Children>
                <ContainerUIElement3D>
                    <Viewport2DVisual3D>
                        <Viewport2DVisual3D.Geometry>
                            <MeshGeometry3D Positions="-200 150 0  -200 -150 0  200 -150 0  200 150 0" TriangleIndices="0 1 2  0 2 3" TextureCoordinates="0 0  0 1  1 1  1 0"/>
                        </Viewport2DVisual3D.Geometry>
                        <Viewport2DVisual3D.Material>
                            <DiffuseMaterial Viewport2DVisual3D.IsVisualHostMaterial="True"/>
                        </Viewport2DVisual3D.Material>
                        <Viewport2DVisual3D.Visual>
                            <local:UcSample1 Width="400" Height="300"/>
                        </Viewport2DVisual3D.Visual>
                    </Viewport2DVisual3D>

                    <Viewport2DVisual3D>
                        <Viewport2DVisual3D.Geometry>
                            <MeshGeometry3D Positions="200 150 0  200 -150 0  -200 -150 0  -200 150 0" TriangleIndices="0 1 2  0 2 3" TextureCoordinates="0 0  0 1  1 1  1 0"/>
                        </Viewport2DVisual3D.Geometry>
                        <Viewport2DVisual3D.Material>
                            <DiffuseMaterial Viewport2DVisual3D.IsVisualHostMaterial="True"/>
                        </Viewport2DVisual3D.Material>
                        <Viewport2DVisual3D.Visual>
                            <local:UcSample2 Width="400" Height="300"/>
                        </Viewport2DVisual3D.Visual>
                    </Viewport2DVisual3D>
                    <!-- 三维变换 转换方向 -->
                    <ContainerUIElement3D.Transform>
                        <RotateTransform3D CenterX="0.5" CenterY="0.5" CenterZ="0.5">
                            <RotateTransform3D.Rotation>
                                <AxisAngleRotation3D x:Name="axr" Angle="0" Axis="0 1 0"/>
                            </RotateTransform3D.Rotation>
                        </RotateTransform3D>
                    </ContainerUIElement3D.Transform>
                </ContainerUIElement3D>
                <!--背景-->
                <ModelVisual3D>
                    <ModelVisual3D.Content>
                        <DirectionalLight Color="Transparent"/>
                    </ModelVisual3D.Content>
                </ModelVisual3D>
            </Viewport3D.Children>
        </Viewport3D>
        <StackPanel Grid.Row="1" Margin="0,5,0,6" Orientation="Horizontal" HorizontalAlignment="Center">
            <Button Padding="25,5" Content="向前" Click="OnClick"/>
            <Button Padding="25,5" Content="向后" Click="OnClick" Margin="12,0,0,0"/>
            <Button Padding="25,5" Content="关闭" Click="OnClick" Margin="12,0,0,0"/>
        </StackPanel>
    </Grid>
</Window>



private void OnClick(object sender, RoutedEventArgs e)
{
Button btn = e.OriginalSource as Button;
if (btn != null)
{
string s = btn.Content.ToString();
if (s == "关闭")
{
this.Close();
}
DoubleAnimation da = new DoubleAnimation();
da.Duration = new Duration(TimeSpan.FromSeconds(1));
if (s == "向前")
{
da.To = 0d;
}
else if (s == "向后")
{
da.To = 180d;
}
this.axr.BeginAnimation(AxisAngleRotation3D.AngleProperty, da);
}

local:UcSample1 和 local:UcSample2为2个单独窗体



说说 MeshGeometry3D 里 常用的 四个属性。

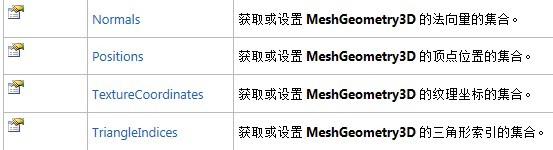

先看看 MSDN 的 简介

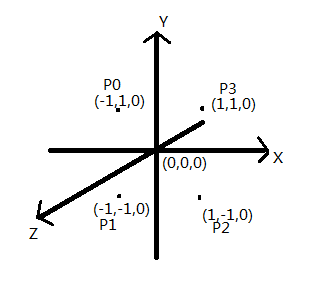

先说说 Positions,介绍说 是顶点位置的集合,什么意思,看张图片。

这张简单描述了一个三位坐标系,里面有四个坐标点,也就是顶点位置,都已标出,也就组成了集合(Positions)。

它所标示的是一个正方形,先放在这里,下面说一下TriangleIndices。

往往分不清 TriangleIndices 和 Positions 的关系。

举个例子

TriangleIndices="0 1 2 2 3 0"

它所表示的是什么。每个数字什么意思。

先讲一下概念,字面意思是三角形索引的集合。为什么要用到三角形呢,因为在3D图形的世界里,所有物体都可以被描述成为一系列三角形的集合。

比如我们现在画的这个正方形,可以有两个三角形组成。

那么TriangleIndices="0 1 2 2 3 0"  按照图片显示的可以翻译成 “P0 P1 P2,P2 P3 P0”,或者 0 对应 (-1,1,0),1 对应 (-1,-1,0),以此类推。

这里面的每个数字对应这图片里的每个点。可是为什么这样对应呢。

这关系到三角形呈现的是有正反面区分的,可以看出上面每三个点组成的一个三角形都是逆时针顺序的,这是因为WPF采用逆时针的环绕方式来显示正面,

或者用右手定则:握住右手,伸出拇指,四指为逆时针方向,拇指指向正面。

如果你那顺序反过来,会显示一片黑。因为你没描述背面。

到这里基本就搞清了TriangleIndices 和 Positions 的关系。

这两个也是比较主要的属性,因为另两个属性,不写的话,会自动判断来给出缺省值。

来说说 Normals 和 TextureCoordinates。

TextureCoordinates:纹理坐标用于确定将 Material 映射到构成网格的三角形的顶点的方式。

这个比较好理解,比如

TextureCoordinates="0,0 0,1 1,1 1,0"

一般材质的的正常坐标按照上图来说顺序依次是 P0,P3,P2,P1。也就是说 0,0 0,1 1,1 1,0 这是一个正常顺序,是按照本来画面显示的。

但如果换成TextureCoordinates="1 0, 0 0, 0 1, 1 1",你会发现显示的画面向左倒了。

这也和你定义的坐标集合有关系。

最后是

Normals:法向量是与定义网格的每个三角形的面垂直的向量。 法向量用于确定是否亮显给定三角形面。如果指定了三角形索引,则将考虑相邻面来生成法向量。
