数据字典生成工具之旅(2):数据字典生成工具及文档工具作用介绍

 2014/7/13 10:18:50  焰尾迭  程序员俱乐部  我要评论(0)
  • 摘要:上一篇介绍完了整个架构和功能,这一篇将更加详细介绍功能和操作,将会以实际例子帮助理解!(预告:下一篇正式进入实现原理讲解)阅读目录开始使用工具工具全景图工具源代码下载学习使用回到顶部开始使用工具日常工作你是通过什么工具来创建表的呢?1.通过SqlServer自带的新建表的功能实现,或者直接写CreateTable(.....)语句。能更加便捷的方式创建吗?这样创建的表便于后续维护和学习吗?2.通过PowerDesign创建表,很直观,然后导出表的创建语句。模拟一下做学生信息管理系统
  • 标签:文档 工具 数据

       上一篇介绍完了整个架构和功能,这一篇将更加详细介绍功能和操作,将会以实际例子帮助理解!(预告:下一篇正式进入实现原理讲解)

阅读目录

  • 开始使用工具
  • 工具全景图
  • 工具源代码下载
  • 学习使用
回到顶部

class="title">开始使用工具

        日常工作你是通过什么工具来创建表的呢?

        1.通过SqlServer自带的新建表的功能实现,或者直接写Create Table(.....)语句。能更加便捷的方式创建吗?这样创建的表便于后续维护和学习吗?

        2.通过PowerDesign创建表,很直观,然后导出表的创建语句。模拟一下做学生信息管理系统,则需要创建一个学生信息表(Student)



          再看看导出的SQL

if exists (select 1
            from  sysobjects
           where  id = object_id('Student')
            and   type = 'U')
   drop table Student
go

/*==============================================================*/
/* Table: Student                                               */
/*==============================================================*/
create table Student (
   Name                 nvarchar(20)         null,
   Code                 nvarchar(30)         null,
   Sex                  bit                  null,
   constraint PK_STUDENT primary key ()
)
go



       先删除表再创建表(如果是后来在学生信息表加了性别字段,这样已执行原先表里面的数据全都被干掉了),字段的中文含义也没有生成,不便于后续维护。

       3.可不可以通过EXECL或者WORD更加常用的文档来生成呢?

回到顶部

工具全景图

        1.数据字典生成工具

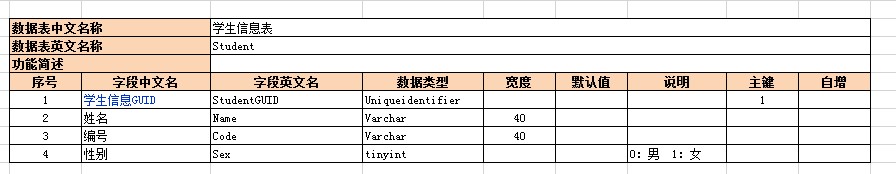

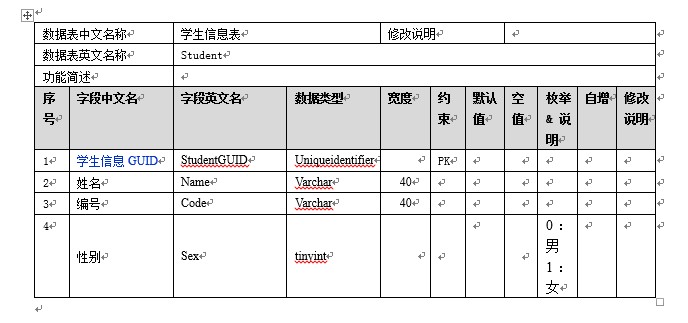

         第一步:在EXECL,PowerDesign,Word中设计好表结构(特别注意:EXECL,WORD表的格式要固定成和模版一致才能正确生成)。看下EXECL和WORD模版的格式





             模版文件可以从安装程序目录下的“测试模版”下,自己可以复制出来进行操作。

            再看看通过工具生成SQL



            我们先以新增模式生成表,然后再看看修改模式生成(自动识别模式会根据表的字段在数据库中是否存在,做为判断基础,存在则会用修改模式否则新增模式)

            新增模式SQL

/*---------------------------数据字典生成工具(V2.0)--------------------------------*/
GO
IF NOT EXISTS(SELECT 1 FROM sysobjects WHERE id=OBJECT_ID('[Student]'))
BEGIN
/*==============================================================*/
/* Table: Student                                              */
/*==============================================================*/
CREATE TABLE [dbo].[Student](
    [StudentGUID] uniqueidentifier   ,
    [Name] varchar(40)   ,
    [Code] varchar(40)   ,
    [Sex] tinyint   ,
    PRIMARY KEY(StudentGUID)
)


declare @CurrentUser sysname
select @CurrentUser = user_name()
execute sp_addextendedproperty 'MS_Description', '学生信息表','user', @CurrentUser, 'table', 'Student'
execute sp_addextendedproperty 'MS_Description', '学生信息GUID','user', @CurrentUser, 'table', 'Student', 'column', 'StudentGUID'
execute sp_addextendedproperty 'MS_Description', '姓名','user', @CurrentUser, 'table', 'Student', 'column', 'Name'
execute sp_addextendedproperty 'MS_Description', '编号','user', @CurrentUser, 'table', 'Student', 'column', 'Code'
execute sp_addextendedproperty 'MS_Description', '0:男  1:女','user', @CurrentUser, 'table', 'Student', 'column', 'Sex'

END
GO

      在数据库执行,后续需求变动了需要在Student表里面新增一个年级的字段,我们现在之前的模版上面加上该字段

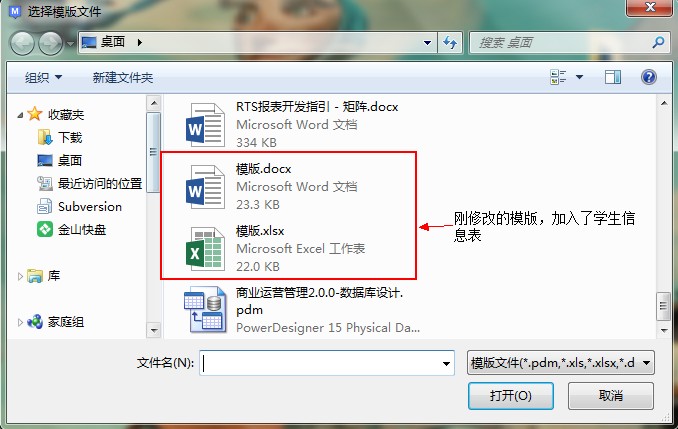

    重新使用工具,切换到修改模式生成(特别提醒:修改模式是需要连接数据库的,需要进行对比找出新增的字段)。可以看到找出了刚才新增的Grade字段了,现在在数据库里面执行。

/*---------------------------数据字典生成工具(V2.0)--------------------------------*/
GO
IF NOT EXISTS(SELECT 1 FROM syscolumns WHERE id=OBJECT_ID('[Student]') AND name='Grade')
BEGIN
    ALTER TABLE [dbo].[Student] ADD [Grade] varchar(40)
    declare @CurrentUser sysname
    select @CurrentUser = user_name()
    execute sp_addextendedproperty 'MS_Description', '年级','user', @CurrentUser, 'table', 'Student', 'column', 'Grade'
END
GO

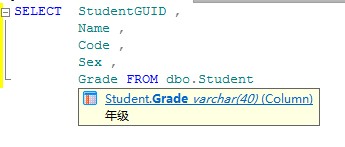

  来查询一下该表信息,标红部分着重注意,发现没鼠标放上去表和字段的中文含义就提示出来了,你还需要为不懂表和字段含义而操心吗,后续维护是不是更方便了呢?





        2.文档生成工具

         上面我们已经创建好了学生信息表,又来了个需求这次我们需要和公司的其它部分进行交互了,他们需要一个表结构信息的文档,你会怎么处理呢?又或者是你的部门来了新同事,怎么让他迅速了解整个系统

   和学习表结构呢?文档生成工具能解决你的问题。

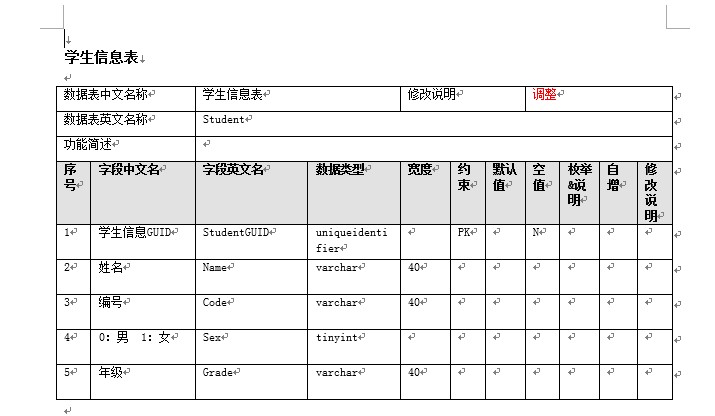

       可以看到通过系统和时间过滤出了刚创建的学生信息表,然后导出Word或者Html格式的文档



           整个演示过程完毕了,回顾一下。首先我们通过在EXECL或者WORD里面添加学生信息表,然后通过数据字典生成工具生成了该表的创建语句,模拟了需求修改需要加字段的场景。后续则是需要传递信息了,这个时候文档生成工具就派上用场了,通过文档工具可以生成WORD或者HTML版的数据库结构设计说明书,是不是传递更加方便了呢。

           本章到这里就要结束啦,如果你觉得对你有帮助请记得点赞哦,下篇正式进入实现细节,会带你学到更多知识哦!

回到顶部

工具源代码下载

      目前总共有经过了七个版本的升级,现在提供最新版本的下载地址

数据字典生成工具V2.0安装程序 最新安装程序 数据字典生成工具源代码 最新源代码 回到顶部

学习使用

      如果你使用了该工具,或者想学习该工具,欢迎加入这个小组,一起讨论数据字典生成工具、把该工具做的更强,更方便使用,一起加入147425783 QQ

      更多数据字典生成工具资料请点击数据字典生成工具专题。
