WPF快速入门系列(7)——深入解析WPF模板

 2014/12/28 23:03:03  Learning hard  程序员俱乐部  我要评论(0)
  • 摘要:一、引言模板从字面意思理解是“具有一定规格的样板"。在现实生活中,砖块都是方方正正的,那是因为制作砖块的模板是方方正正的,如果我们使模板为圆形的话,则制作出来的砖块就是圆形的,此时我们并不能说圆形的”砖块“不是砖块吧。因为形状只是它们的外观,其制作材料还是一样的。所以,模板可以理解为表现形式。WPF中的模板同样是表现形式的意思。在WPF中包括三种模板:控件模板、数据模版和面板模板。它们都继承于FrameworkTemplate基类,其继承层次结果如下图所示
  • 标签:模板 解析

一、引言

   模板从字面意思理解是“具有一定规格的样板"。在现实生活中,砖块都是方方正正的,那是因为制作砖块的模板是方方正正的,如果我们使模板为圆形的话,则制作出来的砖块就是圆形的,此时我们并不能说圆形的”砖块“不是砖块吧。因为形状只是它们的外观,其制作材料还是一样的。所以,模板可以理解为表现形式。WPF中的模板同样是表现形式的意思。

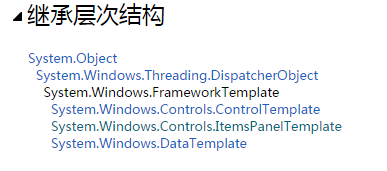

  在WPF中包括三种模板:控件模板、数据模版和面板模板。它们都继承于FrameworkTemplate基类,其继承层次结果如下图所示:

  从上图可以发现,FrameworkTemplate确实有三个子类,它们正是WPF中支持的三种模板。对于控件模板,即控件外观外衣,可以通过修改控件模板来自定义控件的外观表现,例如,可以通过修改按钮的控件模板使按钮表现为圆形;数据模板,即数据的外衣。用于从一个对象中提取数据,并在内容控件或列表控件的各个项中显示数据。面板模板即面板的外衣,而面板又用于进行布局的,所以面板的外衣也就是布局的外衣,通过修改面板模板可以自定义控件的布局。例如,ListBox默认是自从向下地显示每一项的,此时可以通过修改面板模板使其自左向右地显示每一项。

  WPF模板其实都是外观的表现形式,不管是控件模板、数据模板还是面板模板,其都是改变控件的表现形式。只不过这三种控件的作用点不一样罢了。控件模板是针对于控件本身,修改它可以改变控件本身表现的样子;数据模板针对控件的数据,修改它可以改变控件绑定的数据表现样子。既然是决定数据的表现,从而决定其一般应用于数据绑定控件,如ListBox、ListView等控件。面板模板则针对于控件的布局,修改它可以影响控件的布局方式。

二、控件模板

  在分别介绍这三种控件模板之前,我觉得你有必要先了解WPF的逻辑树和可视化树的内容,因为你要修改控件模板,则首先需要了解控件的组成。

2.1 WPF的逻辑树和可视化树

  在许多技术中,元素和组件都是按树结构的形式进行组织的。使用这样的结构,开发人员可以直接操作树中的对象节点来程序对象,从而通过操作该对象来修改程序的表现和行为(这是了解逻辑树和可视化树的主要原因)。在WPF中,同样使用了树结构来组织元素之间的关系。WPF中支持逻辑树和可视化树的概念,并且WPF公开了两个提供树形视图帮助器类:LogicalTreeHelper 和 VisualTreeHelper。逻辑树指的是UI界面的组成元素的结构。先看下面的XAML代码的例子

<Window x:Class="TemplateDemo.VisualTree"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        Title="MainWindow" Height="200" Width="300">
    <StackPanel Margin="5">
        <Button Padding="5" Margin="10">First Button</Button>
        <Button Padding="5" Margin="10">Second Button</Button>
    </StackPanel>
</Window>

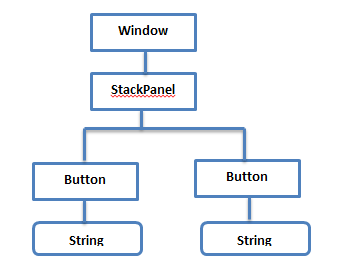

  上面XAML的逻辑树如下图所示:

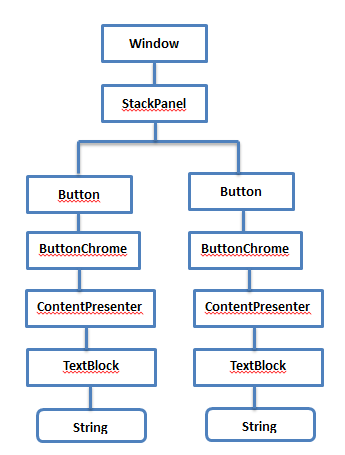

  可视化树是逻辑树的扩展版本,它将元素分成更小的部分。上面XAML代码对应的可视化树如下图所示:

  从上面可视化树可以看出,Button由多个可视化元素组成——使按钮具有阴影背景特征的边框(由ButtonChrome类表示)、内部的容器(一个ContentPresenter对象)以及存储按钮文本的文本块控件(由TextBlock表示)。上面的可视化树和逻辑树结构并不是我凭空想象出来的,而是有事实依据的,我们可以通过VisualTreeHelper类和LogicTreeHelper类提供的方法来查看窗口的可视化树和逻辑树,下面的例子实现了这个需求,具体的XAML实现如下所示:

<Window x:Class="TemplateDemo.Window1"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        Title="MainWindow" Height="380" Width="400">
    <StackPanel Margin="5">
        <Button Padding="5" Margin="5" Click="ShowLogicTree">Show Logic Tree Button</Button>
        <Button Padding="5" Margin="5" Click="ShowVisualTree">Show Visual Tree Button</Button>
        <!--TreeView控件用来显示窗口的逻辑树和可视化树-->
        <TreeView Name="treeElements" Margin="5"></TreeView>
    </StackPanel>
</Window>

  对应的后台代码实现入下所示:

public partial class Window1 : Window
    {
        public Window1()
        {
            InitializeComponent();
        }

        // 把公共代码抽象出一个方法,从而使代码重用
        public void ProcessElement(object obj, TreeViewItem item, TreeViewItem previousItem)
        {
            item.Header = obj.GetType().Name;
            item.IsExpanded = true;

            // 如果当前元素是第一个元素就添加到树集合上
            // 如果是内嵌元素,则添加到它的父节点上
            if (previousItem == null)
            {
                treeElements.Items.Add(item);
            }
            else
            {
                previousItem.Items.Add(item);
            }
        }

        private void PrintLogicTree(object obj, TreeViewItem previousItem)
        {
            TreeViewItem item = new TreeViewItem();
            ProcessElement(obj, item, previousItem);

            // 如果不是DependencyObject,则返回
            if (!(obj is DependencyObject))
                return;

            // 递归打印逻辑树
            foreach(object child in LogicalTreeHelper.GetChildren(obj as DependencyObject))
            {
                // 这里为了避免死循环,因为TreeView的子元素包含Window1、StackPanel等控件
                // 如果不加这个条件,控件会一直反复循环
                if (child is TreeView)
                    return;
                PrintLogicTree(child, item);
            }
        }

        private void PrintVisualTree(DependencyObject obj, TreeViewItem previousItem)
        {
            TreeViewItem item = new TreeViewItem();
            ProcessElement(obj, item, previousItem);

            //  递归输出视觉树
            for (int i = 0; i < VisualTreeHelper.GetChildrenCount(obj); i++)
            {
                if (obj is TreeView)
                    return;

                PrintVisualTree(VisualTreeHelper.GetChild(obj, i), item);
            }
        }

        private void ShowLogicTree(object sender, RoutedEventArgs e)
        {
            treeElements.Items.Clear();
            PrintLogicTree(this, null);
        }

        private void ShowVisualTree(object sender, RoutedEventArgs e)
        {
            treeElements.Items.Clear();
            PrintVisualTree(this, null);
        }

    }

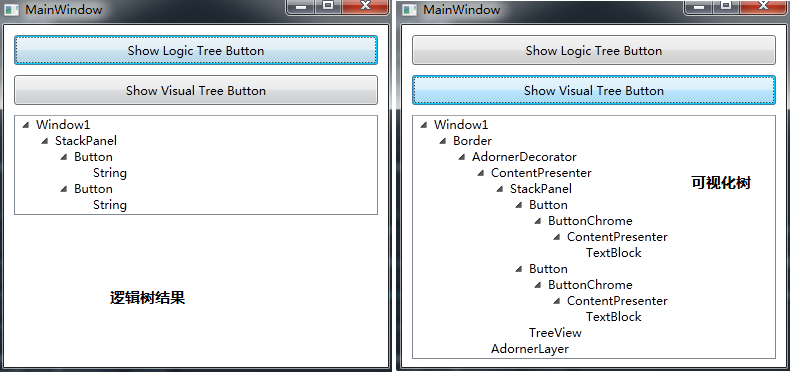

  程序的运行效果如下图所示:

2.2 通过控件模板自定义控件外观

  控件模板既然是控件的外衣,自然我们可以创建的新的控件模板,然后把新的控件模板应用到需要应用的控件中,这时候应用了新控件模板的控件,将会使用新的控件模板来渲染自身,从而改变控件的外观。这也是自定义控件外观的要旨。在WPF中按钮的默认控件是长方形的,我们可以通过创建一个新的控件模板来改变按钮的外观,下面的例子就实现了通过控件模板的方式自定义了一个圆形的按钮。具体的XAML代码如下所示:

<Window x:Class="TemplateDemo.ControlTemplate"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        Title="ControlTemplate" Height="300" Width="300">
    <Window.Resources>
        <!--定义控件模板,并使用key标记-->
        <ControlTemplate x:Key="roundButtonTemplate" TargetType="Button">
            <Grid>
                <Ellipse Name="ell" Fill="Orange" Width="100" Height="100"></Ellipse>
                <!--使用模板绑定来绑定按钮的内容-->
                <ContentPresenter Content="{TemplateBinding Button.Content}" VerticalAlignment="Center" HorizontalAlignment="Center"></ContentPresenter>
            </Grid>
            <!--定义模板触发器-->
            <ControlTemplate.Triggers>
                <Trigger Property="IsMouseOver" Value="True">
                    <Setter TargetName="ell"  Property="Fill" Value="Yellow"/>
                </Trigger>
            </ControlTemplate.Triggers>
        </ControlTemplate>
    </Window.Resources>
    <StackPanel Margin="10">
        <Button Content="Round Button" Template="{StaticResource roundButtonTemplate}"></Button>
    </StackPanel>
</Window>

  此时,你就可以看到按钮是一个圆形的了,并且当鼠标移动到按钮上时,会触发模板触发器来改变Ellipse的填充色,具体的运行效果如下图所示:

  从上面的控件模板的使用可知,它和创建自定义控件不同,在很多情况下,你不需要编写自己的控件,你只是希望更改控件的外观。使用控件面板非常简单:

  • 首先在资源集合中创建一个ControlTemplate,并指定key标记
  • 然后赋值到控件的Template属性中。

三、数据模板

  数据模板是数据的外衣,数据模板是一段定义如何绑定数据对象的XAML标记,有两种类型的控件支持数据模板:

  • 内容控件通过ContentTemplate属性支持数据模板。内容模板用于显示任何放在Content属性中的内容。
  • 列表控件,即继承自ItemsControl类的控件,通过ItemPlate属性支持数据模板。该模板用于显示由ItemSource提供集合中的每一项。

  基于列表的模板实际上是以内容控件模板为基础的,因为列表中的每一项由一个内容控件包装的。如ListBox控件的ListBoxItem元素。下面让我们具体看看如何去创建一个数据模板吧。

3.1 如何定义数据模板

  具体的XAML代码如下所示:

<Window x:Class="TemplateDemo.DataTemplate"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:local ="clr-namespace:TemplateDemo;assembly=TemplateDemo"
        Title="DataTemplate" Height="300" Width="300">
    <Window.Resources>
        <!--创建数据模板-->
        <DataTemplate x:Key="personDataTem">
            <Border Name="blueBorder" Margin="3" BorderThickness="3" BorderBrush="Blue"
              CornerRadius="5">
                <Grid Margin="3">
                    <Grid.RowDefinitions>
                        <RowDefinition></RowDefinition>
                        <RowDefinition></RowDefinition>
                    </Grid.RowDefinitions>
                    <TextBlock Name="nametxt" FontWeight="Bold" Text="{Binding Path=Name}"></TextBlock>
                    <TextBlock Grid.Row="1" Text="{Binding Path=Age}"></TextBlock>
                </Grid>
            </Border>
            <!--定义数据模板触发器-->
            <DataTemplate.Triggers>
                <Trigger SourceName="blueBorder" Property="IsMouseOver" Value="True">
                    <Setter TargetName="blueBorder" Property="Background" Value="LightGray"/>
                    <Setter TargetName="nametxt" Property="FontSize" Value="20"/>
                </Trigger>
            </DataTemplate.Triggers>
        </DataTemplate>
    </Window.Resources>
    <StackPanel Margin="5">
        <ListBox Name="lstPerson" HorizontalContentAlignment="Stretch" ItemTemplate="{StaticResource personDataTem}"></ListBox>
    </StackPanel>
</Window>

  其对应的后台代码如下所示:

 public partial class DataTemplate : Window
    {
        ObservableCollection<Student> persons = new ObservableCollection<Student>()
        {
            new Student() { Name ="LearningHard", Age=25},
            new Student() { Name ="HelloWorld", Age=22}
        };
        public DataTemplate()
        {
            InitializeComponent();

            lstPerson.ItemsSource = persons;
        }
    }

public class Student : INotifyPropertyChanged
    {
        public string ID { get { return Guid.NewGuid().ToString(); } }

        public string Name { get; set; }

        public int Age { get; set; }


        public event PropertyChangedEventHandler PropertyChanged;
        public void OnPropertyChanged(PropertyChangedEventArgs e)
        {
            if (PropertyChanged != null)
                PropertyChanged(this, e);
        }
    }

  其运行效果如下图所示:

  从上面数据模板的创建可知,使用DataTemplate很简单:

  • 首先在资源集合中创建一个数据模板,并设置key标签。
  • 然后将key赋值到控件的CellTemplate或ContentTemplate或ItemTemplate属性上即可。

3. 2 数据模板与控件模板的关系

  从上面的介绍可知,控件只是数据和行为的载体,至于它本身长什么样子和数据长什么样子都是靠Template决定的。决定控件外观的是ControlTemplate,决定数据外观的是DataTemplate,它们正是Control类的Template和ContentTemplate两个属性的值。

  一般来说,ControlTemplate内都有一个ContentPresenter,这个ContentPresenter的ContentTemplate就是DataTemplate类型。所以数据模板和控件模板的关系如下图所示:

四、创建面板模板

  ItemsPanelTemplate用于指定项的布局。 ItemsControl 类型具有一个类型为ItemsPanelTemplate 的 ItemsPanel 属性。

  每种ItemsControl都有其默认的ItemsPanelTemplate。对于 ListBox,默认值使用 VirtualizingStackPanel。 对于 MenuItem,默认值使用 WrapPanel。 对于 StatusBar,默认值使用 DockPanel。

  自定义面板模板与自定义数据面板和数据面板一样简单,一样只需要首先定义一个面板模板在资源集合中,然后将其Key指定给ItemsPanel属性即可。具体的XAML实现如下所示:

<Window x:Class="TemplateDemo.ItemsPanelTemplate"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        Title="ItemsPanelTemplate" Height="300" Width="300">
    <Window.Resources>
        <!--定义DataTemplate-->
        <DataTemplate x:Key="personDataTem">
            <Border Name="blueBorder" Margin="3" BorderThickness="3" BorderBrush="Blue"
              CornerRadius="5">
                <Grid Margin="3">
                    <Grid.RowDefinitions>
                        <RowDefinition></RowDefinition>
                        <RowDefinition></RowDefinition>
                    </Grid.RowDefinitions>
                    <TextBlock Name="nametxt" FontWeight="Bold" Text="{Binding Path=Name}"></TextBlock>
                    <TextBlock Grid.Row="1" Text="{Binding Path=Age}"></TextBlock>
                </Grid>
            </Border>
        </DataTemplate>
        <!--定义ItemsPanelTemplate-->
        <ItemsPanelTemplate x:Key="listItemsPanelTem">
            <StackPanel Orientation="Horizontal"
                    VerticalAlignment="Center"
                    HorizontalAlignment="Left"/>
        </ItemsPanelTemplate>
    </Window.Resources>

    <!--使用ItemsPanelTemplate只需要赋值给ItemsPanel属性即可-->
    <ListBox Name="lstPerson" ItemsPanel="{StaticResource listItemsPanelTem}" ItemTemplate="{StaticResource personDataTem}" />
</Window>

  其后台代码和数据模板的后台代码一样,其实现代码为:

public partial class ItemsPanelTemplate : Window
    {
        ObservableCollection<Student> persons = new ObservableCollection<Student>()
        {
            new Student() { Name ="LearningHard", Age=25},
            new Student() { Name ="HelloWorld", Age=22}
        };
        public ItemsPanelTemplate()
        {
            InitializeComponent();
            lstPerson.ItemsSource = persons;
        }
    }

  此时程序运行的效果如下图所示,从下图结果可以看出,此时ListBox中的项不再是自上而下排列了,而是从左向右排列的。

五、总结

  到这里,WPF模板的内容就介绍结束了,本文主要介绍了WPF中支持的三种模板:控件模板、数据模板和面板模板,然后各自定义并使用了自定义的模板,最后介绍了这三个模板之间的联系。使用这三个模板的方式都非常简单,都是先定义一个模板,然后在把对应的key应用到控件对应的属性中,对于控件模板,应用的是控件的Template,对于数据模板,应用的是控件的ItemTemplate属性,对于面板模板,应用的是控件的ItemsPanel属性。在下面的一篇博文将介绍如何实现一个MVVM的实例程序。

  本文所有源码下载:TemplateDemo.zip
