RTP、RTCP协议学习-2015.04.15

 2015/4/16 3:30:18  kui1992  程序员俱乐部  我要评论(0)
  • 摘要:最近做视频编解码部分,传输采用RTP协议。对学习做个记录1、简介实时传输协议(Real-timeTransportProtocol或简写RTP)是一个网络传输协议,它是由IETF的多媒体传输工作小组1996年在RFC1889中公布的。RTP被定义为传输音频、视频、模拟数据等实时数据的传输协议,与传统的注重的高可靠的数据传输的运输层协议相比,它更加侧重的数据传输的实时性,此协议提供的服务包括数据顺序号、时间标记、传输控制等。RTP通常与辅助控制协议RTCP一起工作,RTP只负责实时数据的传输
  • 标签:学习 协议

  最近做视频编解码部分,传输采用RTP协议。对学习做个记录

  1、简介

  实时传输协议Real-time Transport Protocol或简写RTP)是一个网络传输协议,它是由IETF的多媒体传输工作小组1996年在RFC 1889中公布的。RTP被定义为传输音频、视频、模拟数据等实时数据的传输协议,与传统的注重的高可靠的数据传输的运输层协议相比,它更加侧重的数据传输的实时性,此协议提供的服务包括数据顺序号、时间标记、传输控制等。RTP通常与辅助控制协议RTCP一起工作,RTP只负责实时数据的传输,RTCP负责对RTP的通信和会话进行带外管理(如流量控制、拥塞控制、会话源管理等)。RTP和RTCP配合使用,能以有效的反馈和最小的开销使传输效率最佳化,故特别适合传送网上的实时数据。

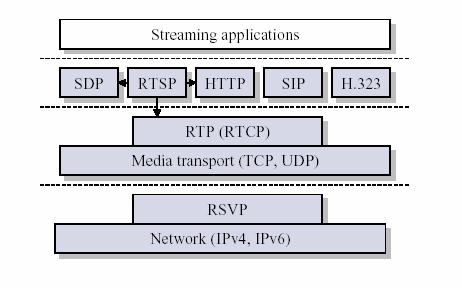

  2、RTP的协议层次



  可以看出RTP和UDP一样位于传输层,实时语音、视频数据经过模数转换和压缩编码处理后,先送给RTP封装成为RTP数据单元,RTP数据单元被封装为UDP数据报,然后再向下递交给IP封装为IP数据包。这里有个地方需要注意:RTP分组只包含RTP数据,而控制是由另一个配套协议RTCP提供。RTP在端口号1025到65535之间选择一个未使用的偶数UDP端口号,而在同一次会话中的RTCP则使用下一个奇数UDP端口号。RTP通常和RTCP一起工作,在RTP会话期间,各参与者周期的发送RTCP消息。RTCP消息含有已发送数据的丢包统计和网络拥塞等信息,服务器可以利用这些信息动态的改变传输速率,甚至改变净荷的类型。RTCP消息也被封装为UDP数据报进行传输。

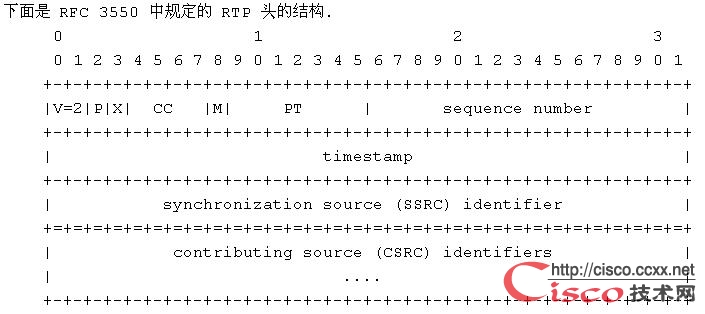

  3、RTP的协议封装



version (V): 2 bits

标明RTP版本号。协议初始版本为0,RFC3550中规定的版本号为2。

padding (P): 1 bit

如果该位被设置,则在该packet末尾包含了额外的附加信息,附加信息的最后一个字节表示额外附加信息的长度(包含该字节本身)。该字段之所以存在是因为一些加密机制需要固定长度的数据块,或者为了在一个底层协议数据单元中传输多个RTP packets。

extension (X): 1 bit

如果该位被设置,则在固定的头部后存在一个扩展头部,格式定义在RFC3550 5.3.1节。

CSRC count (CC): 4 bits

在固定头部后存在多少个CSRC标记。

marker (M): 1 bit

该位的功能依赖于profile的定义。profile可以改变该位的长度,但是要保持marker和payload type总长度不变(一共是8 bit)。

payload type (PT): 7 bits

标记着RTP packet所携带信息的类型,标准类型列出在RFC3551中。如果接收方不能识别该类型,必须忽略该packet。

sequence number: 16 bits

序列号,每个RTP packet发送后该序列号加1,接收方可以根据该序列号重新排列数据包顺序。

timestamp: 32 bits

时间戳。反映RTP packet所携带信息包中第一个字节的采样时间。

SSRC: 32 bits

数据源标识。在一个RTP Session其间每个数据流都应该有一个不同的SSRC。

CSRC list: 0 to 15 items, 每个源标识32 bits

贡献数据源标识。只有存在Mixer的时候才有效。如一个将多声道的语音流合并成一个单声道的语音流,在这里就列出原来每个声道的SSRC。

  4、关于RTP的类库。

  看了网上的一些资料,.NET方面对RTP的封装看到了一个RTP.NET.DLL。有个人的博客专门介绍了这个DLL,今天只是尝试接收了一下,发现可以接收到数据。在使用这个DLL的时候,出现了“其他信息: 混合模式程序集是针对“v2.0.50727”版的运行时生成的,在没有配置其他信息的情况下,无法在 4.0 运行时中加载该程序集。”异常解决方法很简单。在APP.Config中configuration下添加

  <startup useLegacyV2RuntimeActivationPolicy="true">
        <supportedRuntime version="v4.0"/>
      </startup>

  5、总结

  (1)对RTP理论方面进行了一些学习,觉得现在还能理解能用到的就是上面这一些。

  (2)初步调用了一下RTP.NET.DLL,能接收到数据

  (3)发送的数据使用的是VLC media player工具进行测试

  (4)参考资料有很多,基本也是摘录。

  每天记录一点点,就能进步一点点....
