张高兴的 Xamarin.Forms 开发笔记:为 Android 与 iOS 引入 UWP 风格的汉堡菜单 ( MasterDetailPage )

 2017/8/27 3:08:46  张高兴  程序员俱乐部  我要评论(0)
  • 摘要:所谓UWP样式的汉堡菜单,我曾在“张高兴的UWP开发笔记:汉堡菜单进阶”里说过,也就是使用SegoeMDL2Assets字体作为左侧Icon,并且左侧使用填充颜色的矩形用来表示ListView的选中。如下图但怎样通过Xamarin.Forms,将这一样式的汉堡菜单带入到Android与iOS中呢?一、大纲-细节模式简介讲代码前首先来说说这种导航模式,官方称“大纲-细节模式”(MasterDetail)。左侧的汉堡菜单称为“大纲”(Master),右侧的页面称为“细节”(Detail)
  • 标签:笔记 android for 开发笔记 iOS 开发 菜单

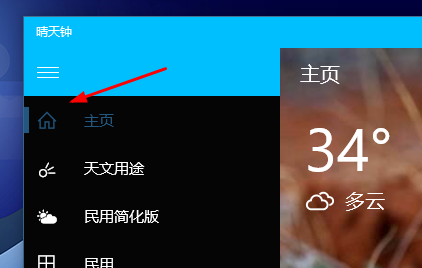

  所谓 UWP 样式的汉堡菜单,我曾在“张高兴的 UWP 开发笔记:汉堡菜单进阶”里说过,也就是使用 Segoe MDL2 Assets 字体作为左侧 Icon,并且左侧使用填充颜色的矩形用来表示 ListView 的选中。如下图

  但怎样通过 Xamarin.Forms ,将这一样式的汉堡菜单带入到 Android 与 iOS 中呢?



  一、大纲-细节模式简介

  讲代码前首先来说说这种导航模式,官方称“大纲-细节模式”(MasterDetail)。左侧的汉堡菜单称为“大纲”(Master),右侧的页面称为“细节”(Detail)。Xamarin.Froms 为项目提供了若干种导航模式,“大纲-细节”为其中一种。



  二、项目简介

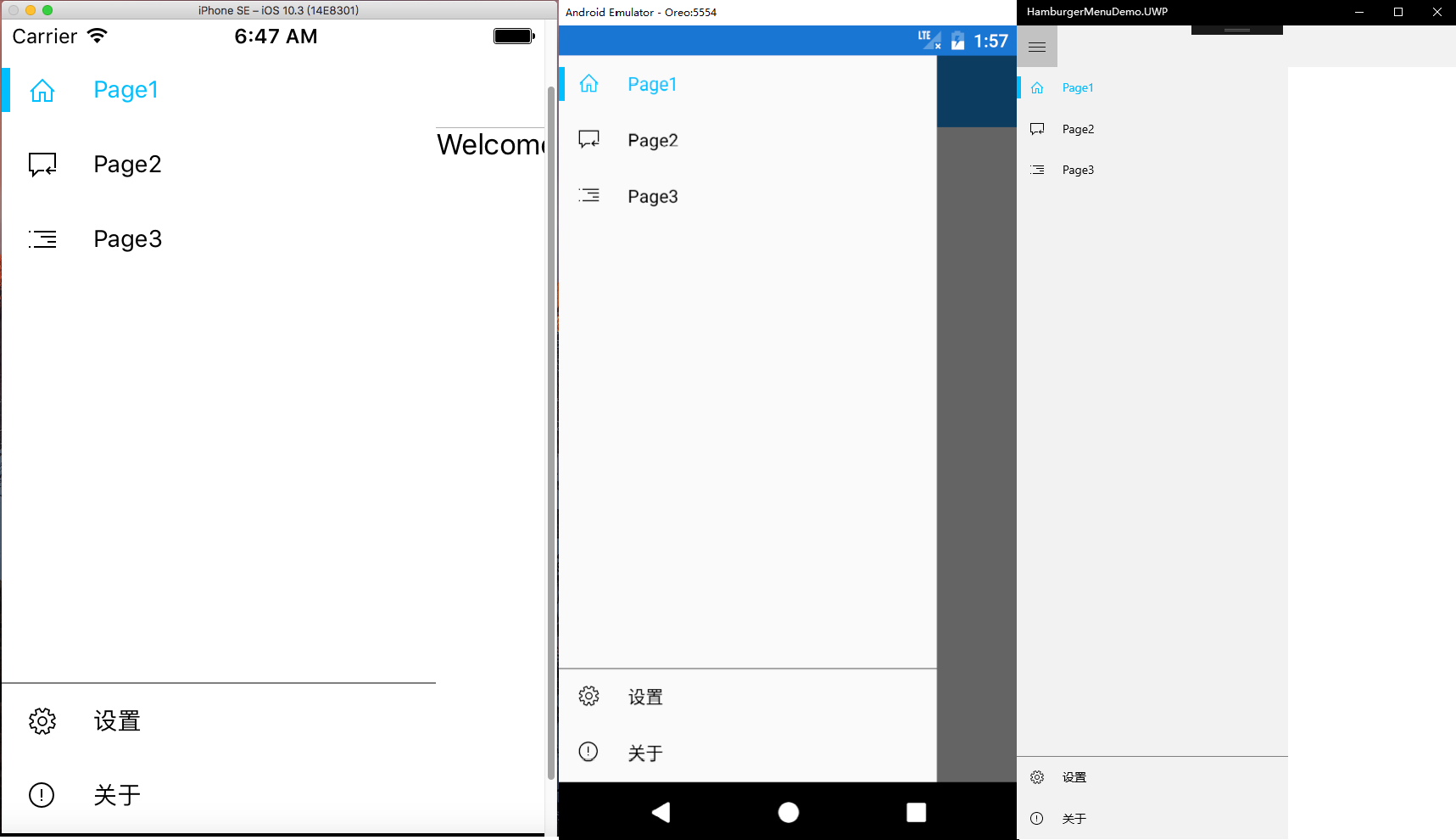

  效果图:

  不多说废话,看代码实在些。

  本示例是使用 Visual Studio 2017 创建的 Cross-Platform 项目,项目名为”HamburgerMenuDemo“,模板为空白项目。(GitHub:https://github.com/ZhangGaoxing/xamarin-forms-demo/tree/master/HamburgerMenuDemo)

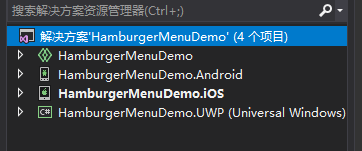

  待项目创建完成后,解决方案共包含四个项目:共享代码项目、 Android 项目、 iOS 项目、 UWP 项目。共享代码项目为存放共享页面的地方,个人觉得和类库还是有点区别的。



  三、共享代码项目 HamburgerMenuDemo

  首先添加几个页面,根目录下添加一个 MasterPage.xaml 页面,用于”大纲视图“。添加一个 Views 文件夹,用于存放子页面,向其中添加3个界面:Page1、Page2、Page3。添加一个 MasterPageItem.cs 类。

  1. MasterPageItem.cs

  和 UWP 的汉堡菜单一样,首先要创建一个类,作为导航的项目,用来绑定 ListView 。名字叫 MasterPageItem.cs 。

  里面的属性有页面的标题 Title,左侧的图标 Icon,图标的字体 FontFamily,目的页面 DestPage,还有左侧的矩形显示 Selected 与 颜色 Color。由于要实现双向绑定,还要实现接口 INotifyPropertyChanged。要注意的是,Color 类型为 Xamarin.Forms 中的。

代码如下

public class MasterPageItem : INotifyPropertyChanged
{
    // 字体路径,用于引入 Segoe MDL2 Assets 字体
    public string FontFamily { get; set; }

    // 字体图标转义
    public string Icon { get; set; }

    // 标题
    public string Title { get; set; }

    // 目的页
    public Type DestPage { get; set; }

    // 用于显示左侧填充矩形,双向绑定
    private bool selected = false;
    public bool Selected
    {
        get { return selected; }
        set
        {
            selected = value;
            this.OnPropertyChanged("Selected");
        }
    }

    // 选中颜色,双向绑定 ( using Xamarin.Forms )
    private Color color = new Color();
    public Color Color
    {
        get { return color; }
        set
        {
            color = value;
            this.OnPropertyChanged("Color");
        }
    }

    public event PropertyChangedEventHandler PropertyChanged;

    public void OnPropertyChanged(string propertyName)
    {
        PropertyChanged?.Invoke(this, new PropertyChangedEventArgs(propertyName));
    }
}

  2. MasterPage.xaml

  MasterPage 为”大纲“视图,即左侧显示 ListView 的页面。本项目的 MasterPage 分为两栏,分一级菜单与二级菜单,即置顶一个 ListView 与置底一个 ListView 。 ListView 的 ItemTemplate 与 UWP 稍有不同,左侧的填充矩形换成了 BoxView,二级菜单的上边线由 Border 换成了高度为1的 BoxView。代码如下

<ContentPage xmlns="http://xamarin.com/schemas/2014/forms"
             xmlns:x="http://schemas.microsoft.com/winfx/2009/xaml"
             x:Class="HamburgerMenuDemo.MasterPage"
             Icon="hamburger.png"
             Title=" ">

    <Grid>
        <Grid.RowDefinitions>
            <RowDefinition Height="*" />
            <RowDefinition Height="1" />
            <RowDefinition Height="Auto" />
        </Grid.RowDefinitions>

        <!--一级菜单-->
        <ListView x:Name="PrimaryListView" VerticalOptions="StartAndExpand" SeparatorVisibility="None">
            <ListView.ItemTemplate>
                <DataTemplate>
                    <ViewCell>
                        <Grid HeightRequest="48">
                            <Grid.ColumnDefinitions>
                                <ColumnDefinition Width="48"/>
                                <ColumnDefinition Width="*" />
                            </Grid.ColumnDefinitions>

                            <BoxView BackgroundColor="{Binding Color}" WidthRequest="5" HeightRequest="26" HorizontalOptions="Start" VerticalOptions="Center" IsVisible="{Binding Selected}" />
                            <Label Text="{Binding Icon}" FontFamily="{Binding FontFamily}" TextColor="{Binding Color}" FontSize="16" HorizontalOptions="Center" VerticalOptions="Center" />
                            <Label Grid.Column="1" Text="{Binding Title}" TextColor="{Binding Color}" FontSize="14" VerticalOptions="Center" />
                        </Grid>
                    </ViewCell>
                </DataTemplate>
            </ListView.ItemTemplate>
        </ListView>

        <!--BoxView 充当 Border-->
        <BoxView BackgroundColor="Gray" Grid.Row="1" HorizontalOptions="FillAndExpand" />

        <!--二级菜单-->
        <ListView x:Name="SecondaryListView" Grid.Row="2" VerticalOptions="End" SeparatorVisibility="None" Margin="0,-6,0,0">
            <ListView.ItemTemplate>
                <DataTemplate>
                    <ViewCell>
                        <Grid HeightRequest="48">
                            <Grid.ColumnDefinitions>
                                <ColumnDefinition Width="48"/>
                                <ColumnDefinition Width="*" />
                            </Grid.ColumnDefinitions>

                            <BoxView BackgroundColor="{Binding Color}" WidthRequest="5" HeightRequest="26" HorizontalOptions="Start" VerticalOptions="Center" IsVisible="{Binding Selected}" />
                            <Label x:Name="IconLabel" Text="{Binding Icon}" FontFamily="{Binding FontFamily}" TextColor="{Binding Color}" FontSize="16" HorizontalOptions="Center" VerticalOptions="Center" />
                            <Label Grid.Column="1" Text="{Binding Title}" TextColor="{Binding Color}" FontSize="14" VerticalOptions="Center" />
                        </Grid>
                    </ViewCell>
                </DataTemplate>
            </ListView.ItemTemplate>
        </ListView>
    </Grid>
</ContentPage>

  MasterPage.xaml.cs 代码也需要讲下,不知是怎么回事,以上 Xaml 代码直接运行时两个菜单会显示不正常,只显示一个菜单,<RowDefinition Height="Auto" /> 在这个 ContentPage 里好像无效。因此我在后台代码设置了二级菜单的高度,也就是48 * secondaryItems.Count。两个 ListView 需要通过属性的方式,向 MainPage 传递控件。字体路径各个项目不同,需要单独设置,我后面会说。MasterPage.xaml.cs 代码如下

[XamlCompilation(XamlCompilationOptions.Compile)]
public partial class MasterPage : ContentPage
{
    // 向 MainPage 传递控件
    public ListView primaryListView { get { return PrimaryListView; } }
    public ListView secondaryListView { get { return SecondaryListView; } }

    public MasterPage()
    {
        InitializeComponent();

        // 设置不同平台的字体路径
        string fontFamily;
        switch (Device.RuntimePlatform)
        {
            case "Android":
                fontFamily = "segmdl2.ttf#Segoe MDL2 Assets";
                break;

            case "iOS":
                fontFamily = "Segoe MDL2 Assets";
                break;

            case "Windows":
                fontFamily = "/Assets/segmdl2.ttf#Segoe MDL2 Assets";
                break;

            case "WinPhone":
                fontFamily = "/Assets/segmdl2.ttf#Segoe MDL2 Assets";
                break;

            default:
                fontFamily = "segmdl2.ttf#Segoe MDL2 Assets";
                break;
        }

        // 列表项
        var primaryItems = new List<MasterPageItem>() {
                new MasterPageItem
                {
                    Title = "Page1",
                    FontFamily = fontFamily,
                    Icon = "\xE10F",
                    Color = Color.DeepSkyBlue,
                    Selected = true,
                    DestPage = typeof(Page1)
                },
                new MasterPageItem
                {
                    Title = "Page2",
                    FontFamily = fontFamily,
                    Icon = "\xE11F",
                    Color = Color.Black,
                    Selected = false,
                    DestPage = typeof(Page2)
                },
                new MasterPageItem
                {
                    Title = "Page3",
                    FontFamily = fontFamily,
                    Icon = "\xE12F",
                    Color = Color.Black,
                    Selected = false,
                    DestPage = typeof(Page2)
                }
            };

        var secondaryItems = new List<MasterPageItem>() {
                new MasterPageItem
                {
                    Title = "设置",
                    FontFamily = fontFamily,
                    Icon = "\xE713",
                    Color = Color.Black,
                    Selected = false,
                    DestPage = typeof(SettingPage)
                },
                new MasterPageItem
                {
                    Title = "关于",
                    FontFamily = fontFamily,
                    Icon = "\xE783",
                    Color = Color.Black,
                    Selected = false,
                    DestPage = typeof(AboutPage)
                }
            };

        // ListView 数据绑定
        PrimaryListView.ItemsSource = primaryItems;
        SecondaryListView.ItemsSource = secondaryItems;

        // 设置二级菜单高度
        SecondaryListView.HeightRequest = 48 * secondaryItems.Count;
    }
}

  3. MainPage.xaml

  下面来修改一下 MainPage.xaml 。MainPage.xaml 为应用的入口页面,可在 App.xaml.cs 中更改。将 MainPage 中的根元素替换为 MasterDetailPage 。注释很详细,不多说了

<MasterDetailPage xmlns="http://xamarin.com/schemas/2014/forms"
             xmlns:x="http://schemas.microsoft.com/winfx/2009/xaml"
             xmlns:local="clr-namespace:HamburgerMenuDemo"
             x:Class="HamburgerMenuDemo.MainPage"
             xmlns:views="clr-namespace:HamburgerMenuDemo.Views">

    <!--大纲视图-->
    <MasterDetailPage.Master>
        <!--引入 MasterPage 并给个名称,用于后台设置 MasterPage 传递过来的 ListView-->
        <local:MasterPage x:Name="masterPage" />
    </MasterDetailPage.Master>

    <!--细节视图-->
    <MasterDetailPage.Detail>
        <NavigationPage>
            <x:Arguments>
                <!--默认显示的页面-->
                <views:Page1 />
            </x:Arguments>
        </NavigationPage>
    </MasterDetailPage.Detail>

</MasterDetailPage>

  同样的 MainPage.xaml.cs 中的代码也很简单,注释很详细

public MainPage()
{
    InitializeComponent();

    // ListView 点击事件
    masterPage.primaryListView.ItemSelected += MasterPageItemSelected;
    masterPage.secondaryListView.ItemSelected += MasterPageItemSelected;

    // 设置 Windows 平台的“大纲”显示模式为折叠
    if (Device.RuntimePlatform == Device.Windows)
    {
        MasterBehavior = MasterBehavior.Popover;
    }
}

private void MasterPageItemSelected(object sender, SelectedItemChangedEventArgs e)
{
    var item = e.SelectedItem as MasterPageItem;

    if (item != null)
    {
        // 遍历 ListView 数据源,将选中项矩形显示,字体颜色设置成未选中
        foreach (MasterPageItem mpi in masterPage.primaryListView.ItemsSource)
        {
            mpi.Selected = false;
            mpi.Color = Color.Black;
        }
        foreach (MasterPageItem mpi in masterPage.secondaryListView.ItemsSource)
        {
            mpi.Selected = false;
            mpi.Color = Color.Black;
        }

        // 设置选中项
        item.Selected = true;
        item.Color = Color.DeepSkyBlue;

        // 跳转
        Detail = new NavigationPage((Page)Activator.CreateInstance(item.DestPage));

        // 取消 ListView 默认选中样式
        masterPage.primaryListView.SelectedItem = null;
        masterPage.secondaryListView.SelectedItem = null;

        // 关闭“大纲”
        IsPresented = false;
    }
}

  要注意的是 MasterPage.xaml 页面中的 Title 一定要给,要不然会报错,可以在后台 cs 文件中修改 Title 属性,也可以在 Xaml 根元素中修改 Title。Views 中的几个页面 Title 不给可以,但标题栏不会显示页面的 Title,不好看。



  四、Android 项目 HamburgerMenuDemo.Android

  1. 字体设置

  将 segmdl2.ttf 字体文件直接放入 Assets 文件夹下即可

  2. 修改 style.xml

  ”大纲“的默认效果是 DrawerLayout 覆盖状态栏的,不太美观,需要修改样式。在 style.xml 中添加

<item name="android:fitsSystemWindows">true</item>

  同时,由于修改了样式,变成了状态栏覆盖 DrawerLayout ,需要给 MasterPage.xaml 中的根 Grid 赋值一个 Padding="0,25,0,-6",但 UWP 项目却不需要,这点我会在文末给出代码。



  五、iOS 项目 HamburgerMenuDemo.iOS

  1. 字体设置

  弄了好久,Xamarin 太坑了,plist 的编辑器很不和谐。。。

  (1)将 segmdl2.ttf 字体文件直接放入 Resources 文件夹

  (2)更改 segmdl2.ttf 属性,复制到输出目录 =》 始终复制,生成操作 =》 BundleResource

  (2)不要双击,右击 Info.plist ,查看代码,添加如下内容

<dict>
    <key>UIAppFonts</key>
    <array>
      <string>segmdl2.ttf</string>
    </array>
  </dict>

  如果要添加其他的资源,可以自己新建一个 .plist 文件,新建的文件是正常显示资源列表的,添加完成后,复制代码到 Info.plist 即可。

  2. Padding

  和安卓一样,需要给 MasterPage.xaml 中的根 Grid 赋值一个 Padding="0,20,0,-6",我会在文末给出代码。



  六、Padding 代码

  在 MasterPage.xaml 添加如下代码

<!--安卓空出状态栏的宽度-->
<ContentPage.Resources>
    <ResourceDictionary>
        <OnPlatform x:Key="padding"
              x:TypeArguments="Thickness"
              iOS="0,20,0,-6"
              Android="0,25,0,-6"
              WinPhone="0" />
    </ResourceDictionary>
</ContentPage.Resources>

  别忘了在 Grid 中引用资源

Padding="{StaticResource padding}"

  MasterPage.xaml 最终代码

<ContentPage xmlns="http://xamarin.com/schemas/2014/forms"
             xmlns:x="http://schemas.microsoft.com/winfx/2009/xaml"
             x:Class="HamburgerMenuDemo.MasterPage"
             Icon="hamburger.png"
             Title=" ">

    <!--安卓空出状态栏的宽度-->
    <ContentPage.Resources>
        <ResourceDictionary>
            <OnPlatform x:Key="padding"
                  x:TypeArguments="Thickness"
                  iOS="0,20,0,0"
                  Android="0,20,0,0"
                  WinPhone="0" />
        </ResourceDictionary>
    </ContentPage.Resources>

    <Grid Padding="{StaticResource padding}">
        <Grid.RowDefinitions>
            <RowDefinition Height="*" />
            <RowDefinition Height="1" />
            <RowDefinition Height="Auto" />
        </Grid.RowDefinitions>

        <!--一级菜单-->
        <ListView x:Name="PrimaryListView" VerticalOptions="StartAndExpand" SeparatorVisibility="None">
            <ListView.ItemTemplate>
                <DataTemplate>
                    <ViewCell>
                        <Grid HeightRequest="48">
                            <Grid.ColumnDefinitions>
                                <ColumnDefinition Width="48"/>
                                <ColumnDefinition Width="*" />
                            </Grid.ColumnDefinitions>

                            <BoxView BackgroundColor="{Binding Color}" WidthRequest="5" HeightRequest="26" HorizontalOptions="Start" VerticalOptions="Center" IsVisible="{Binding Selected}" />
                            <Label Text="{Binding Icon}" FontFamily="{Binding FontFamily}" TextColor="{Binding Color}" FontSize="16" HorizontalOptions="Center" VerticalOptions="Center" />
                            <Label Grid.Column="1" Text="{Binding Title}" TextColor="{Binding Color}" FontSize="14" VerticalOptions="Center" />
                        </Grid>
                    </ViewCell>
                </DataTemplate>
            </ListView.ItemTemplate>
        </ListView>

        <!--BoxView 充当 Border-->
        <BoxView BackgroundColor="Gray" Grid.Row="1" HorizontalOptions="FillAndExpand" />

        <!--二级菜单-->
        <ListView x:Name="SecondaryListView" Grid.Row="2" VerticalOptions="End" SeparatorVisibility="None" Margin="0,-6,0,0">
            <ListView.ItemTemplate>
                <DataTemplate>
                    <ViewCell>
                        <Grid HeightRequest="48">
                            <Grid.ColumnDefinitions>
                                <ColumnDefinition Width="48"/>
                                <ColumnDefinition Width="*" />
                            </Grid.ColumnDefinitions>

                            <BoxView BackgroundColor="{Binding Color}" WidthRequest="5" HeightRequest="26" HorizontalOptions="Start" VerticalOptions="Center" IsVisible="{Binding Selected}" />
                            <Label x:Name="IconLabel" Text="{Binding Icon}" FontFamily="{Binding FontFamily}" TextColor="{Binding Color}" FontSize="16" HorizontalOptions="Center" VerticalOptions="Center" />
                            <Label Grid.Column="1" Text="{Binding Title}" TextColor="{Binding Color}" FontSize="14" VerticalOptions="Center" />
                        </Grid>
                    </ViewCell>
                </DataTemplate>
            </ListView.ItemTemplate>
        </ListView>
    </Grid>
</ContentPage>
