在我们进行地图相关开发时候，避免不了要绘制比例尺。在百度，高德的地图API里都提供了比例尺控件，但是ArcGIS for Android里并没有提供。不过没关系，我们可以自己绘制一个比例尺来。



      在绘制比例尺前，我们先了解几个概念：





1. PPI，Pixels Per Inch的所写，表示的是每英寸所拥有的像素数目；
2. PX，像素，表示图像中的一个最小单位；
3. DPI，Dots Per Inch，每英寸点数，即图像密度；
4. .9.PNG，Android开发里面的一种特殊的图片，这种格式的图片通过ADT自带的编辑工具生成，使用九宫格切分的方法，使图片支持在Android环境下的自适应展示。即这种类型图片在Android里无论怎样拉伸缩小都不失真。





      其中PPI和DPI在实际生活中的定义是不太一样的，而在Android里，他们的含义却是相似的。单独把DPI拿出来主要是Android里有个方法可以分别获取到屏幕X轴和Y轴的像素密度。



      .9.PNG格式的图片不失真，正好适合我们做来做比例尺图片。



       好了，我们好绘制一个比例尺，需要做些什么呢？



       首先，我们得知道当前地图比例，这个参数可以通过MapView.getScale来获取；



       其次，我们要根据当前地图比例绘制一个比例尺。绘制的方案有两种，一个是固定尺子长度，根据当前地图比例更换比例尺的比，比如1：2000，1:3000等；另一种是固定一些比例单位，比如1:50000后就是1:20000，然后比例尺的长度根据实际长度会做一定伸缩。这里我采用第二种，因为第一种根据实际比例往往比例尺的比值不是整数，并且在较大比例时候显示位数较长，四舍五入又会失去精度。



      最后，是监听地图放大缩小事件，并作出响应改变比例尺。



      方法就是这么简单，那就实际开动吧。



第一步，实例化地图，加载图层：



[java] view plainclass="tracking-ad" data-mod="popu_168"> copy

1. mMapView=(MapView)findViewById(R.id.mapview);
2. mMapScaleView=(MapScaleView)findViewById(R.id.scaleView);
3. String path= StorageUtil.getSDCardRootPath(getApplicationContext());
4. ArcGISLocalTiledLayer layer=new ArcGISLocalTiledLayer(path);
5. mMapView.addLayer(layer,0);
6. mMapScaleView.setMapView(mMapView);
7. ArcGISRuntime.setClientId(System.clint);//设置许可
8. mMapView.setMapBackground(0xFAFAFA, 0xffffff, 0.0f, 0.0f);//地图背景





第二步，自定义View，绘制比例尺：



      初始化自定义View：



[java] view plain copy

1. public MapScaleView(Context context) {
2.     this(context, null);
3.     this.context=context;
4.     this.initVariables();
5. }
6.
7. public MapScaleView(Context context, AttributeSet attrs) {
8.     this(context, attrs, 0);
9.     this.context=context;
10.     this.initVariables();
11. }
12.
13. public MapScaleView(Context context, AttributeSet attrs, int defStyle) {
14.     super(context, attrs, defStyle);
15.     this.context=context;
16.     this.initVariables();
17. }





      初始化自定义View的参数：



[java] view plain copy

1. private void initVariables(){
2.     scaleWidth=104;//
3.     scaleHeight=8;//比比例尺宽度例尺高度
4.     textColor= Color.BLACK;//比例尺字体颜色
5.     text="20公里";//比例尺文本
6.     textSize=18;//比例尺宽度
7.     scaleSpaceText=8;//比例尺文本与图形的间隔高度
8.     mPaint = new Paint();//画笔
9. }





      重写onMearsure（）方法：



[java] view plain copy

1. @Override
2. protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
3.     super.onMeasure(widthMeasureSpec, heightMeasureSpec);
4.     int widthSize = getWidthSize(widthMeasureSpec);
5.     int heightSize = getHeightSize(heightMeasureSpec);
6.     setMeasuredDimension(widthSize, heightSize);
7. }





      获取自定义View的宽和高：



[java] view plain copy

1. **
2.  * 测量ScaleView的宽度
3.  * @param widthMeasureSpec
4.  * @return
5.  */
6. private int getWidthSize(int widthMeasureSpec){
7.     return MeasureSpec.getSize(widthMeasureSpec);
8. }
9.
10. /**
11.  * 测量ScaleView的高度
12.  * @param heightMeasureSpec
13.  * @return
14.  */
15. private int getHeightSize(int heightMeasureSpec){
16.     int mode = MeasureSpec.getMode(heightMeasureSpec);
17.     int height = 0;
18.     switch (mode) {
19.         case MeasureSpec.AT_MOST:
20.             height = textSize + scaleSpaceText + scaleHeight;
21.             break;
22.         case MeasureSpec.EXACTLY:{
23.             height = MeasureSpec.getSize(heightMeasureSpec);
24.             break;
25.         }
26.         case MeasureSpec.UNSPECIFIED:{
27.             height = Math.max(textSize + scaleSpaceText + scaleHeight, MeasureSpec.getSize(heightMeasureSpec));
28.             break;
29.         }
30.     }
31.
32.     return height;
33. }





      重写onDraw（）方法，绘制比例尺：



[java] view plain copy

1. **
2.  * 绘制上面的文字和下面的比例尺，因为比例尺是.9.png，我们需要利用drawNinepath方法绘制比例尺
3.  */
4. @SuppressLint("DrawAllocation")
5. @Override
6. protected void onDraw(Canvas canvas) {
7.     super.onDraw(canvas);
8.     int width = scaleWidth ;
9.     mPaint.setColor(textColor);
10.     mPaint.setAntiAlias(true);
11.     mPaint.setTextSize(textSize);
12.     mPaint.setTypeface(Typeface.DEFAULT_BOLD);
13.     float textWidth = mPaint.measureText(text);
14.     canvas.drawText(text, (width - textWidth) / 2, textSize, mPaint);
15.     Rect scaleRect = new Rect(0, textSize + scaleSpaceText, width, textSize + scaleSpaceText + scaleHeight);
16.     drawNinepath(canvas, R.drawable.icon_scale, scaleRect);
17. }





      绘制.9.PNG图片：



[java] view plain copy

1. private void drawNinepath(Canvas canvas, int resId, Rect rect){
2.     Bitmap bmp= BitmapFactory.decodeResource(getResources(), resId);
3.     NinePatch patch = new NinePatch(bmp, bmp.getNinePatchChunk(), null);
4.     patch.draw(canvas, rect);
5. }





      接下来就是根据获取的地图比例，绘制比例尺，更新比例尺的单位以及绘制它的长度，这里我按照2、5、1的进制选取了比例尺的单位：



[java] view plain copy

1. /**
2.  * 根据缩放级别更新ScaleView的文字以及比例尺的长度
3.  */
4. public void refreshScaleView() {
5.     if(mapView == null){
6.         throw new NullPointerException("you can call setMapView(MapView mapView) at first");
7.     }
8.     double scale=this.mapView.getScale()/100;//结果单位米，表示图上1厘米代表*米
9.     double ppi=getPPIOfDevice();
10.     if(scale>0&&scale<=20){//换算20米
11.         String unit = "20米";
12.         int scaleWidth=(int)(20*ppi/2.54/scale);//ppi为每英尺像素数，ppi/2.54为1厘米的像素数
13.         setText(unit);//更新文字
14.         setScaleWidth(scaleWidth);//更新比例尺长度
15.     }else if(scale>20&&scale<=50){//换算50米
16.         String unit = "50米";
17.         int scaleWidth=(int)(50*ppi/2.54/scale);
18.         setText(unit);//更新文字
19.         setScaleWidth(scaleWidth);//更新比例尺长度
20.     }else if(scale>50&&scale<=100){//换算20米
21.         String unit = "100米";
22.         int scaleWidth=(int)(100*ppi/2.54/scale);
23.         setText(unit);//更新文字
24.         setScaleWidth(scaleWidth);//更新比例尺长度
25.     }else if(scale>100&&scale<=200){//换算20米
26.         String unit = "200米";
27.         int scaleWidth=(int)(200*ppi/2.54/scale);
28.         setText(unit);//更新文字
29.         setScaleWidth(scaleWidth);//更新比例尺长度
30.     }else if(scale>200&&scale<=500){//换算20米
31.         String unit = "500米";
32.         int scaleWidth=(int)(500*ppi/2.54/scale);
33.         setText(unit);//更新文字
34.         setScaleWidth(scaleWidth);//更新比例尺长度
35.     }else if(scale>500&&scale<=1000){//换算20米
36.         String unit = "1公里";
37.         int scaleWidth=(int)(1000*ppi/2.54/scale);
38.         setText(unit);//更新文字
39.         setScaleWidth(scaleWidth);//更新比例尺长度
40.     }else if(scale>1000&&scale<=2000){//换算20米
41.         String unit = "2公里";
42.         int scaleWidth=(int)(2000*ppi/2.54/scale);
43.         setText(unit);//更新文字
44.         setScaleWidth(scaleWidth);//更新比例尺长度
45.     }else if(scale>2000&&scale<=5000){//换算20米
46.         String unit = "5公里";
47.         int scaleWidth=(int)(5000*ppi/2.54/scale);
48.         setText(unit);//更新文字
49.         setScaleWidth(scaleWidth);//更新比例尺长度
50.     }else if(scale>5000&&scale<=10000){//换算20米
51.         String unit = "10公里";
52.         int scaleWidth=(int)(10000*ppi/2.54/scale);
53.         setText(unit);//更新文字
54.         setScaleWidth(scaleWidth);//更新比例尺长度
55.     }else if(scale>10000&&scale<=20000){//换算20米
56.         String unit = "20公里";
57.         int scaleWidth=(int)(20000*ppi/2.54/scale);
58.         setText(unit);//更新文字
59.         setScaleWidth(scaleWidth);//更新比例尺长度
60.     }else if(scale>20000&&scale<=25000){//换算20米
61.         String unit = "25公里";
62.         int scaleWidth=(int)(25000*ppi/2.54/scale);
63.         setText(unit);//更新文字
64.         setScaleWidth(scaleWidth);//更新比例尺长度
65.     }else if(scale>25000&&scale<=50000){//换算20米
66.         String unit = "50公里";
67.         int scaleWidth=(int)(50000*ppi/2.54/scale);
68.         setText(unit);//更新文字
69.         setScaleWidth(scaleWidth);//更新比例尺长度
70.     }else if(scale>50000&&scale<=100000){//换算20米
71.         String unit = "100公里";
72.         int scaleWidth=(int)(100000*ppi/2.54/scale);
73.         setText(unit);//更新文字
74.         setScaleWidth(scaleWidth);//更新比例尺长度
75.     }else if(scale>100000&&scale<=200000){//换算20米
76.         String unit = "200公里";
77.         int scaleWidth=(int)(200000*ppi/2.54/scale);
78.         setText(unit);//更新文字
79.         setScaleWidth(scaleWidth);//更新比例尺长度
80.     }else if(scale>200000&&scale<=250000){//换算20米
81.         String unit = "250公里";
82.         int scaleWidth=(int)(250000*ppi/2.54/scale);
83.         setText(unit);//更新文字
84.         setScaleWidth(scaleWidth);//更新比例尺长度
85.     }else if(scale>250000&&scale<=500000){//换算20米
86.         String unit = "500公里";
87.         int scaleWidth=(int)(500000*ppi/2.54/scale);
88.         setText(unit);//更新文字
89.         setScaleWidth(scaleWidth);//更新比例尺长度
90.     }else if(scale>500000&&scale<=1000000){//换算20米
91.         String unit = "1000公里";
92.         int scaleWidth=(int)(1000000*ppi/2.54/scale);
93.         setText(unit);//更新文字
94.         setScaleWidth(scaleWidth);//更新比例尺长度
95.     }
96.
97.     invalidate();
98. }





      其中，获取屏幕PPI的方法如下：首先是用android.view包下的Display类里的getRealSize（）方法获取屏幕分辨率；其次是用android.util包下有个DisplayMetrics类来获取密度相关的信息，该类里的xdpi和ydpi参数分别表示屏幕X轴和Y轴的点数密度，用X轴和Y轴的像素除以密度得到X轴和Y轴的真实长度，进而求得屏幕对角线的真实长度；最后用屏幕对角线的像素点数除以屏幕对角线的真实长度，得到屏幕的PPI：



[java] view plain copy

1. private double getPPIOfDevice() {
2.     Point point = new Point();
3.     Activity activity=(Activity) context;
4.     activity.getWindowManager().getDefaultDisplay().getRealSize(point);//获取屏幕的真实分辨率
5.     DisplayMetrics dm = getResources().getDisplayMetrics();
6.     double x = Math.pow(point.x/ dm.xdpi, 2);//
7.     double y = Math.pow(point.y / dm.ydpi, 2);
8.     double screenInches = Math.sqrt(x + y);
9.     Double ppi=Math.sqrt(Math.pow(point.x, 2)+Math.pow(point.y, 2))/screenInches;
10.     return ppi;
11. }

 源码免费下载地址：http://www.jinhusns.com/Products/Download

第三步：写响应事件





      在ArcGIS的MapView有个监听地图大小变化的方法，叫setOnZoomListener（），在里面写响应事件即可：



[java] view plain copy

1. mMapView.setOnZoomListener(new OnZoomListener() {
2.     @Override
3.     public void preAction(float v, float v1, double v2) {
4.         //todo
5.     }
6.
7.     @Override
8.     public void postAction(float v, float v1, double v2) {
9.         mMapScaleView.refreshScaleView();
10.     }
11. });

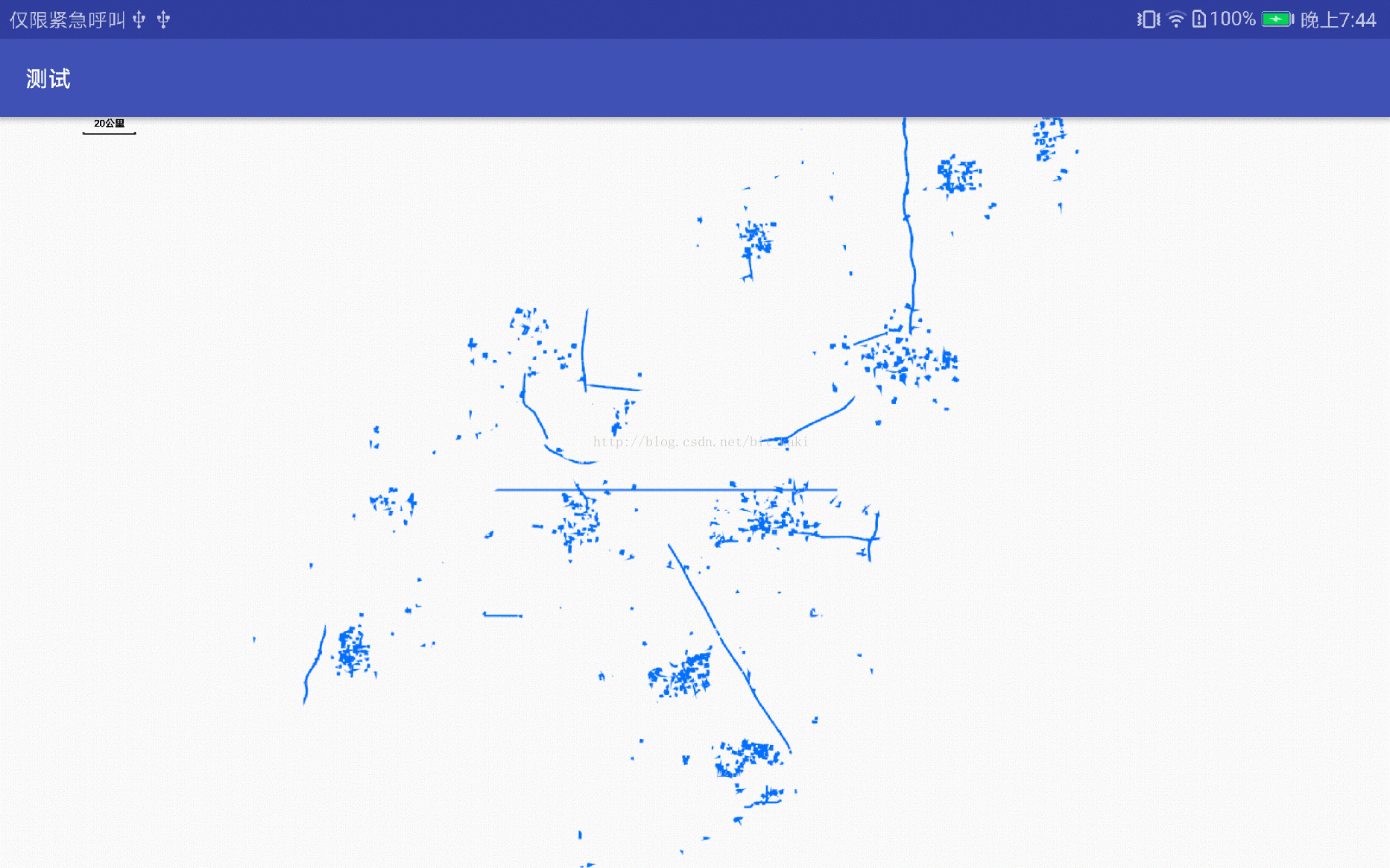

      效果图如下：
