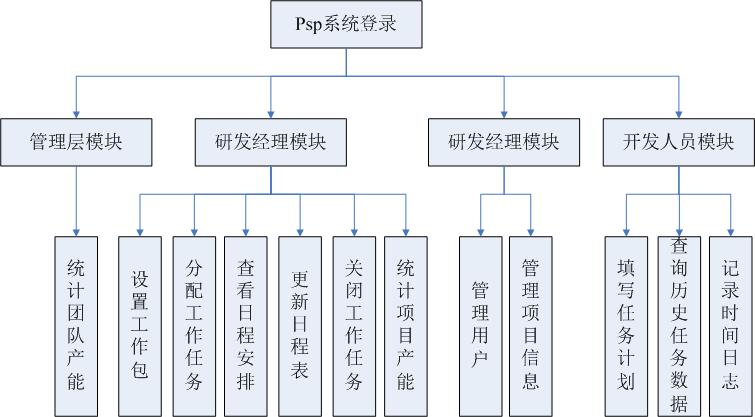

该产品是基于软件开发的个人软件过程（personal software process）系统。基本信息有软件开发人员，项目经理，研发经理和管理层登录系统后根据各自的相应权限进行操作。要实现的功能模块包括4个方面，第一个方面是软件开发人员管理个人软件开发日志，包括填写任务计划，记录时间日志，查询历史任务数据，登录系统；第二个方面是项目经理模块，包括设置工作包，分配工作任务，更新日程表，关闭工作任务，统计项目产能，查看日志安排；第三个方面是研发经理功能模块，包括管理用户，管理项目信息；最后一方面是管理层功能模块，包括按各种条件统计团队产能。
该系统为B/S三层结构，它的运行环境分客户端、应用服务器端和数据库服务器端三部分。
以下是系统的软件环境。
（1）客户端
操作系统：Windows7/XP或更新版本。
浏览器：IE8以上，其它常见浏览器如FireFox。
（2）应用服务器端
操作系统：Windows7或更新版本。
应用服务器：Tomcat 6.0或更新版本。
数据库访问：JDBC。
（3）数据库服务器端
数据库系统：mysql或更新版本。
本系统主要用于学校的以下几类人员：

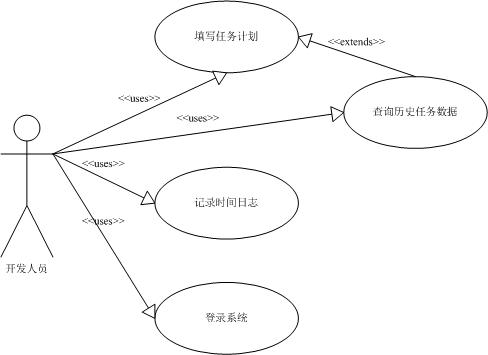

（1）软件开发人员，完成管理个人软件开发日志，包括填写任务计划，记录时间日志，查询历史任务数据，登录系统。
图二 用例图一

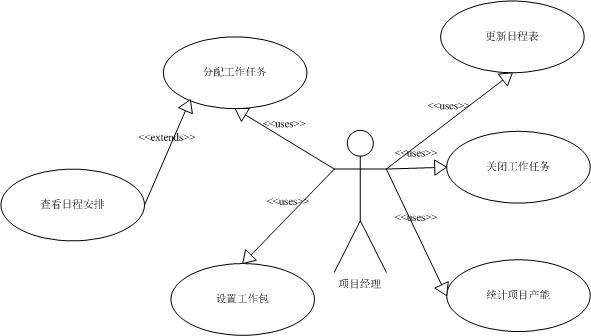

（2）项目经理，设置工作包，分配工作任务，更新日程表，关闭工作任务，统计项目产能，查看日志安排；
图三 用例图二
（3）研发经理,包括管理用户，管理项目信息
图四 用例图三
（4）管理层，统计团队产能
图五 用例图四
使用者：程序开发人员。
目的：帮助安排日程表。
基本事件流：
1、用户进入单个开发人员界面，单击填写任务计划，本用例开始；
2、系统显示计划开始时间文本框，结束时间文本框，填写后提交数据。
使用者：程序开发人员。
目的：为填写任务计划提供历史数据参考。
基本事件流：
1、用户进入单个开发人员界面，单击查询历史任务，本用例开始；
2、系统给出历史数据的信息，包括相近工作任务的估算数据，实际数据。
使用者：程序开发人员。
目的：为个人软件过程提供有效的数据，以供下一次软件开发提供数据。
基本事件流：
1、用户进入单个开发人员界面，单击记录时间日志，本用例开始；
2、系统提供时间输入框，用户输入后，点击提交后，数据将提交到数据库。
使用者：项目经理
目的：组织工作任务
基本事件流：
1、用户进入单个项目经理页面，单击设置工作包，本用例开始；
2、本用例结束。
使用者：项目经理
目的：通过查阅开发人员的日程安排表给开发人员指派工作任务
基本事件流：
1、用户进入单个项目经理页面，单击分配工作任务与查看日程安排，本用例开始；
2、系统给出开发人员的日程安排表的信息，可与按开发人员查询，也可按日程查询。
3. 系统给出指派工作表格，项目经理填写，点击提交将数据提交到数据库。
使用者：项目经理
目的：重新分配任务
基本事件流：
1、用户进入单个项目经理页面，更新日程表，本用例开始；
2、查看超时计划，重新安排日程表。
使用者：项目经理
目的：停止日程更新
基本事件流：
1、用户进入单个项目经理页面，关闭工作任务，本用例开始；
2、本用例结束。
使用者：项目经理
目的：统计实际的产能，为下一次开发提供历史数据
基本事件流：
1、用户进入单个项目经理页面，点击统计项目产能，本用例开始；
2、本用例结束。
使用者：研发经理
目的：对项目进行管理
基本事件流：
1、用户进入单个项目经理页面，点击对项目进行管理，本用例开始；
2、显示所有项目信息，可以对项目进行添加和删除。
3、本用例结束。
使用者：管理层
目的：对团队的产能进行统计
基本事件流：
1、用户进入单个项目经理页面，点击统计团队产能，本用例开始；
2、可以按个人，任务，项目，关键字查看工作时长，统计产能。
