Android视图框架

　　Android的UI系统是android应用系统框架最核心，最基础的内容！

1. Android视图系统、层次关系

　　Android应用设计和Web应用设计类似，也分前端和后端设计。Android的核心要素和四大组件属于后端设计部分，UI设计属于前端设计。前端设计决定了用户体验的好坏，后端设计则决定了功能的完备和应用的安全、稳定。

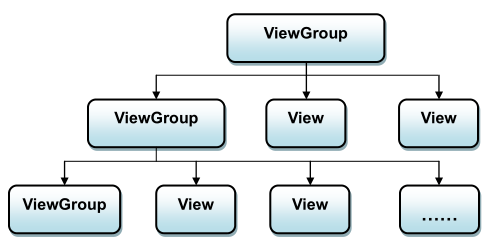

　　对Android的UI设计来说，用到的最重要的两个类是：View和ViewGroup。它们决定着展示给用户的外观界面的形状。下面介绍下Android视图系统的层次关系：

　　　　　　　　　　　　　　　　　　图 1.  界面 （UI）

　　View 类是所有视图控件 （包括 ViewGroup） 的基类。 各种 UI 控件都继承 View类，通过实现不同的接口实现特定功能。关于继承关系，多说一下，方便大家更清楚的理解控件，见下图：

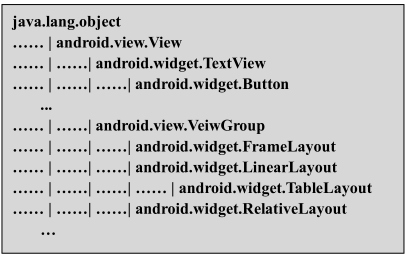

　　　　　　　　　　　　　　　　　　图 2. 控件继承关系

　　　　　　　　　　　　　　　　　　图 3 . 常用的UI 控件
　　　　　　

2. Android 视图框架 MVC  模型

　　Android 的 UI 框架也是采用的 MVC 进行组织的，它提供控制器处理用户输入，对模型做出相应操作，并将结果反馈到视图，重新构建视图、渲染到屏幕。

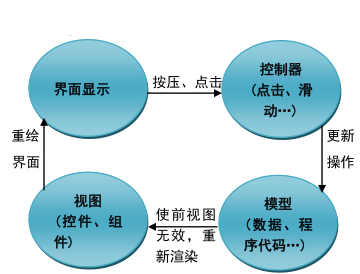

　　　　　　　　　　　　图4.  Android UI的MVC模型

3. Android 视图执行过程分析

　　在 Android 的开发中，视图布局，采用 XML 文件编写，通过在 XML 文件中添加相应的控件，设置其属性达到布局的目的。一个简单的布局文件如下：

　　demo.xml 文件内容

class="brush:html;gutter:true;"><?xml version="1.0" encoding="utf-8"?>   //声明xml文件编码及版本
<LinearLayout          //使用线性布局，对内部控件内部起作用，十七线性排列

//引用的命名空间
xmlns:android="http://schemas.android.com/apk/res/android"

android:layout_width="fill_parent"
android:layout_height="fill_parent"
android:padding="5dp"
android:orientation="vertical" >            //内部控件排列方向：垂直排列

<EditText             //添加一个文本输入框控件
android:id="@+id/show"              //设置该控件ID

//一下到结束为该控件的各种属性设置，使其在界面上显示出特定样式
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:layout_marginTop="10dp"
android:layout_weight="2"
android:lines="3"
android:editable="false"
android:gravity="top|right"
android:cursorVisible="true"
android:text=""
android:textSize="24sp"
/>              //结束该控件
</LinearLayout>                 //布局结束标示

　　一个布局文件（demo.xml）创建好后，新建一个 Test.java 文件来使用该布局文件，如下：
　　Test.java文件内容

package com.AcerWang.Test;

import android.app.Activity;
import android.os.Bundle;
import android.view.View;

//新建的Test必须继承Activity，才能创建出活动
public class Test extends Activity{

//重载onCreate方法，产生新的活动，视图的呈现在活动中，活动执行用
户交互的行为，关于活动(Activity)的作用，在 前一篇文章 中有介绍。
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
//将之前写的布局文件输出到屏幕
setContentView(R.layout.demo);
    }
}

4. 总结
　　以上是对 Android 视图框架结构、原理及执行流程的简单介绍，希望对新手有所帮助。介绍的原理比较多，比较枯燥，但很重要，希望能坚持多看看，对以后的开发有好处。当然还有很多深层次的内容没有涉及到，在以后的学习中再和大家分享，写作过程中的不当之处还请大家指出，大家相互学习，共同进步！
