博主教你制作类似9patch效果的iOS图片拉伸

 2014/11/12 16:14:57  wx0123  程序员俱乐部  我要评论(0)
  • 摘要:下面张图片,本来是设计来做按钮背景的:button.png,尺寸为:24x60现在我们把它用作为按钮背景,按钮尺寸是150x50:C代码//得到view的尺寸CGSizeviewSize=self.view.bounds.size;//初始化按钮UIButton*button=[[UIButtonalloc]init];//设置尺寸button.bounds=CGRectMake(0,0,150,50);//设置位置button.center=CGPointMake(viewSize
  • 标签:图片 iOS 教你

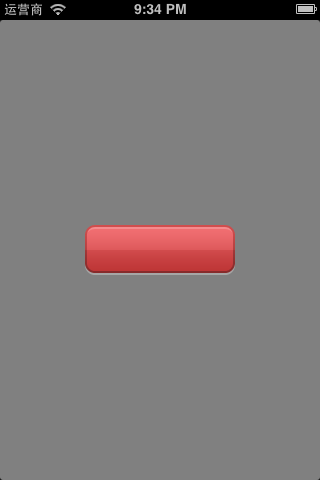

下面张图片,本来是设计来做按钮背景的:

  button.png,尺寸为:24x60

现在我们把它用作为按钮背景,按钮尺寸是150x50:

C代码 复制代码 class="star" src="/Upload/Images/2014111216/40B102E0EF997EA6.png" alt="收藏代码" />spinner" style="display: none;" src="/Upload/Images/2014111216/4E072B8B8C20032D.gif" alt="" />
  1. // 得到view的尺寸
  2. CGSize viewSize = self.view.bounds.size;
  3.
  4. // 初始化按钮
  5. UIButton *button = [[UIButton alloc] init];
  6. // 设置尺寸
  7. button.bounds = CGRectMake(0, 0, 150, 50);
  8. // 设置位置
  9. button.center = CGPointMake(viewSize.width * 0.5f, viewSize.height * 0.5f);
  10.
  11. // 加载图片
  12. UIImage *image = [UIImage imageNamed:@"button"];
  13. // 设置背景图片
  14. [button setBackgroundImage:image forState:UIControlStateNormal];
  15.
  16. // 添加按钮
  17. [self.view addSubview:button];
// 得到view的尺寸
CGSize viewSize = self.view.bounds.size;

// 初始化按钮
UIButton *button = [[UIButton alloc] init];
// 设置尺寸
button.bounds = CGRectMake(0, 0, 150, 50);
// 设置位置
button.center = CGPointMake(viewSize.width * 0.5f, viewSize.height * 0.5f);

// 加载图片
UIImage *image = [UIImage imageNamed:@"button"];
// 设置背景图片
[button setBackgroundImage:image forState:UIControlStateNormal];

// 添加按钮
[self.view addSubview:button];

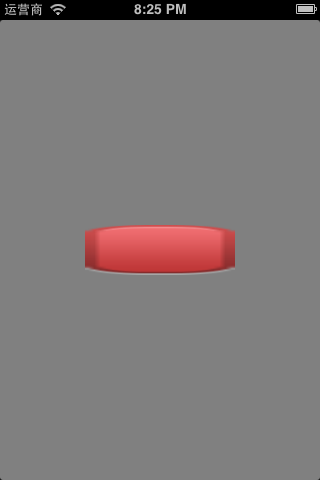

运行效果图:



可以看到,效果非常地差。原因很简单,因为原图大小为24x60,现在整张图片被全方位拉伸为150x50,比较严重的是图片的4个角。

有些人可能马上想到一个解决方案,你叫美工把图片做大一点不就好了么,怎么拉伸都没事。没错,这是一种解决方案,不过不建议采取。原因很简单:1.图片大,导致安装包也大,加载到内存中也大;2.有更好的解决方案。

细看一下图片,其实图片会变得难看,完全是因为4个角被拉伸了,中间的拉伸并没有明显地丑化外观。因此要想小图片被拉伸后不会变得难看,在图片拉伸的时候,我们只需拉伸图片的中间一块矩形区域即可,不要拉伸边缘部分。

比如只拉伸下图的矩形区域,上下左右的边缘都不拉伸:



iOS中提供很好用的API帮我们实现上述功能。到iOS 6.0为止,iOS提供了3种图片拉伸的解决方案,接下来分别详细介绍这些方案。

一、iOS 5.0之前

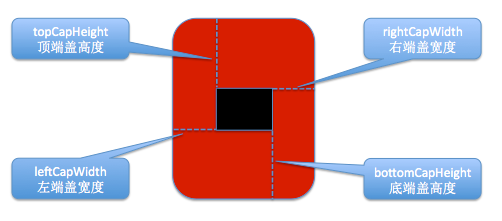

iOS中有个叫端盖(end cap)的概念,用来指定图片中的哪一部分不用拉伸。比如下图中,黑色代表需要被拉伸的矩形区域,上下左右不需要被拉伸的边缘就称为端盖。



使用UIImage的这个方法,可以通过设置端盖宽度返回一个经过拉伸处理的UIImage对象

Java代码 复制代码 收藏代码
  1. - (UIImage *)stretchableImageWithLeftCapWidth:(NSInteger)leftCapWidth topCapHeight:(NSInteger)topCapHeight;
 - (UIImage *)stretchableImageWithLeftCapWidth:(NSInteger)leftCapWidth topCapHeight:(NSInteger)topCapHeight;



这个方法只有2个参数,leftCapWidth代表左端盖宽度,topCapHeight代表顶端盖高度。系统会自动计算出右端盖宽度(rightCapWidth)和底端盖高度(bottomCapHeight),算法如下:

Java代码 复制代码 收藏代码
  1. // width为图片宽度
  2. rightCapWidth = width - leftCapWidth - 1;
  3.
  4. // height为图片高度
  5. bottomCapHeight = height - topCapHeight - 1
// width为图片宽度
rightCapWidth = width - leftCapWidth - 1;

// height为图片高度
bottomCapHeight = height - topCapHeight - 1



经过计算,你会发现中间的可拉伸区域只有1x1

Java代码 复制代码 收藏代码
  1. // stretchWidth为中间可拉伸区域的宽度
  2. stretchWidth = width - leftCapWidth - rightCapWidth = 1;
  3.
  4. // stretchHeight为中间可拉伸区域的高度
  5. stretchHeight = height - topCapHeight - bottomCapHeight = 1;
// stretchWidth为中间可拉伸区域的宽度
stretchWidth = width - leftCapWidth - rightCapWidth = 1;

// stretchHeight为中间可拉伸区域的高度
stretchHeight = height - topCapHeight - bottomCapHeight = 1;



因此,使用这个方法只会拉伸图片中间1x1的区域,并不会影响到边缘和角落。

下面演示下方法的使用:

Java代码 复制代码 收藏代码
  1. // 左端盖宽度
  2. NSInteger leftCapWidth = image.size.width * 0.5f;
  3. // 顶端盖高度
  4. NSInteger topCapHeight = image.size.height * 0.5f;
  5. // 重新赋值
  6. image = [image stretchableImageWithLeftCapWidth:leftCapWidth topCapHeight:topCapHeight];
// 左端盖宽度
NSInteger leftCapWidth = image.size.width * 0.5f;
// 顶端盖高度
NSInteger topCapHeight = image.size.height * 0.5f;
// 重新赋值
image = [image stretchableImageWithLeftCapWidth:leftCapWidth topCapHeight:topCapHeight];



调用这个方法后,原来的image并不会发生改变,会产生一个新的经过拉伸的UIImage,所以第6行中需要将返回值赋值回给image变量

运行效果:

 可以发现,图片非常美观地显示出来了

注意:

1.这个方法在iOS 5.0出来后就过期了

2.这个方法只能拉伸1x1的区域



二、iOS 5.0

在iOS 5.0中,UIImage又有一个新方法可以处理图片的拉伸问题

Java代码 复制代码 收藏代码
  1. - (UIImage *)resizableImageWithCapInsets:(UIEdgeInsets)capInsets
- (UIImage *)resizableImageWithCapInsets:(UIEdgeInsets)capInsets



这个方法只接收一个UIEdgeInsets类型的参数,可以通过设置UIEdgeInsets的left、right、top、bottom来分别指定左端盖宽度、右端盖宽度、顶端盖高度、底端盖高度

Java代码 复制代码 收藏代码
  1. CGFloat top = 25; // 顶端盖高度
  2. CGFloat bottom = 25 ; // 底端盖高度
  3. CGFloat left = 10; // 左端盖宽度
  4. CGFloat right = 10; // 右端盖宽度
  5. UIEdgeInsets insets = UIEdgeInsetsMake(top, left, bottom, right);
  6. // 伸缩后重新赋值
  7. image = [image resizableImageWithCapInsets:insets];
CGFloat top = 25; // 顶端盖高度
CGFloat bottom = 25 ; // 底端盖高度
CGFloat left = 10; // 左端盖宽度
CGFloat right = 10; // 右端盖宽度
UIEdgeInsets insets = UIEdgeInsetsMake(top, left, bottom, right);
// 伸缩后重新赋值
image = [image resizableImageWithCapInsets:insets];



运行效果:





三、iOS 6.0

在iOS6.0中,UIImage又提供了一个方法处理图片拉伸



Java代码 复制代码 收藏代码
  1. - (UIImage *)resizableImageWithCapInsets:(UIEdgeInsets)capInsets resizingMode:(UIImageResizingMode)resizingMode
- (UIImage *)resizableImageWithCapInsets:(UIEdgeInsets)capInsets resizingMode:(UIImageResizingMode)resizingMode



对比iOS5.0中的方法,只多了一个UIImageResizingMode参数,用来指定拉伸的模式:

  • UIImageResizingModeStretch:拉伸模式,通过拉伸UIEdgeInsets指定的矩形区域来填充图片
  • UIImageResizingModeTile:平铺模式,通过重复显示UIEdgeInsets指定的矩形区域来填充图片
Java代码 复制代码 收藏代码
  1. CGFloat top = 25; // 顶端盖高度
  2. CGFloat bottom = 25 ; // 底端盖高度
  3. CGFloat left = 10; // 左端盖宽度
  4. CGFloat right = 10; // 右端盖宽度
  5. UIEdgeInsets insets = UIEdgeInsetsMake(top, left, bottom, right);
  6. // 指定为拉伸模式,伸缩后重新赋值
  7. image = [image resizableImageWithCapInsets:insets resizingMode:UIImageResizingModeStretch];
CGFloat top = 25; // 顶端盖高度
CGFloat bottom = 25 ; // 底端盖高度
CGFloat left = 10; // 左端盖宽度
CGFloat right = 10; // 右端盖宽度
UIEdgeInsets insets = UIEdgeInsetsMake(top, left, bottom, right);
// 指定为拉伸模式,伸缩后重新赋值
image = [image resizableImageWithCapInsets:insets resizingMode:UIImageResizingModeStretch];

运行效果:
