class="MsoNormal" style="text-align: center;" align="center">u-boot分析（九）
上篇博文我们按照210的启动流程，分析到了初始化串口，由于接下来的取消存储保护不是很重要，所以我们今天按照u-boot的启动流程对nand flash初始化进行分析。
今天我们会用到的文档：
1. 2440芯片手册：http://download.csdn.net/detail/wrjvszq/8358949
2. 6410芯片手册：http://download.csdn.net/detail/wrjvszq/8358965
3. 210芯片手册：S5PV210_UM_REV1.1（我的不知道为什么传不上去大家去百度搜吧）
4. Nand flash芯片手册：大家根据自己的nand flash芯片型号，找到对应的手册
我们今天会通过以下几点，对nand flash的初始化进行介绍：
1. Nand flash简介
2. Nand flash初始化
3. Nand flash读写操作
l Nand flash简介
1. 分类
Nand flash闪存芯片又分为
1) SLC（单层单元，每个存储格上存一个）
2) MLC（多层单元，每个存储格上存两个）
3) TLC（三层单元，每个存储格上存三个）
2. 访问方式
类似与我们单片机里面的外设，其有自己的控制器，可以对数据解析，我们要按照固定的格式和协议进行访问。
3. 地址构成

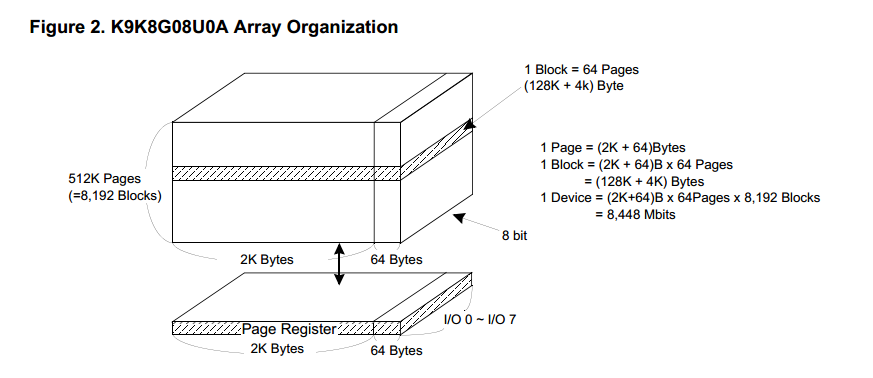

在Nand flash芯片手册中我们很容易找到其构成图，我们结合下图对其进行简单分析
1) device：一个Nand flash可以分为多个block
2) block：一个block可以分为多个pages
3) page：一个page可以分为两个区，分别为数据区和信息区（包括校验码等内容）
其地址构成分为：
行地址：表示要访问的页在块中的页编号
列地址：表示要访问的地址在该页中的偏移
l Nand flash初始化
通过上面的分析我们对nand的基本信息有了了解，下面我们来分析其初始化，同样我们可以参考u-boot给出的代码得出其初始化流程：
1) 设置管脚
2) 初始化NFCONF寄存器
3) 初始化NFCONT寄存器
1. 初始化NFCONF寄存器
在初始化NFCONF寄存器的时候我们要特别注意下面几个值（这三个值是将nand flash和我们芯片自有的nand flash控制器的时序相匹配的重要值）：TACLS、TWRPH0、TWRPH1。

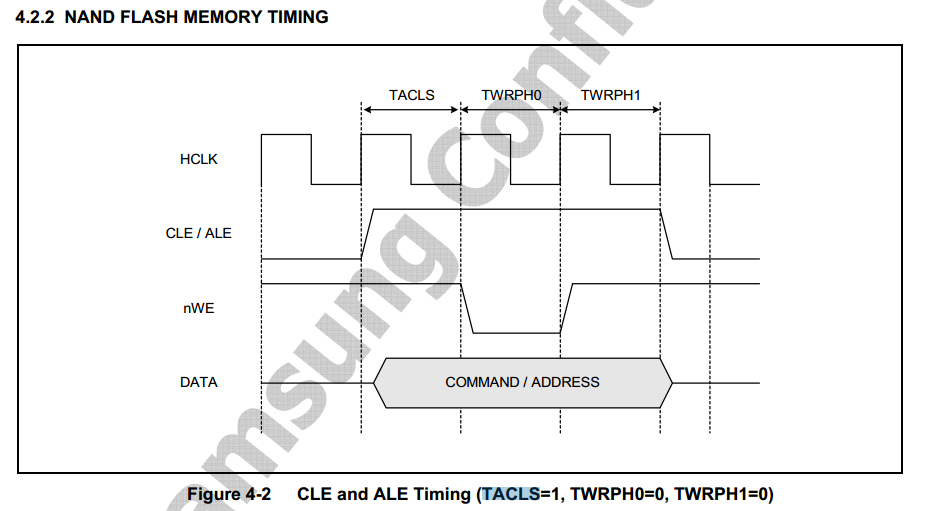

我们可以在我们的芯片手册中找到nand flash控制器所提供的时序图，其中TACLS、TWRPH0、TWRPH1是我们自己可以配置的。

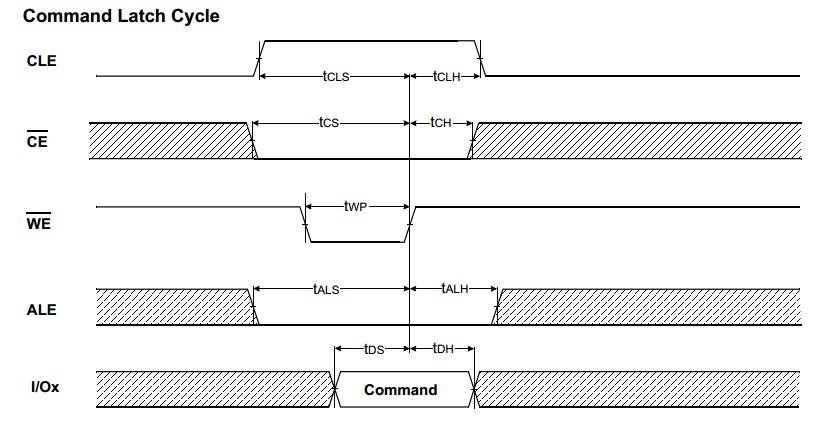

同时可以在nand flash芯片手册中找到其所需要的时序图，如下
简单通过时序比较我们就可以清楚的知道，TACLS、TWRPH0、TWRPH1分别对应tCLS、twp、tCLH

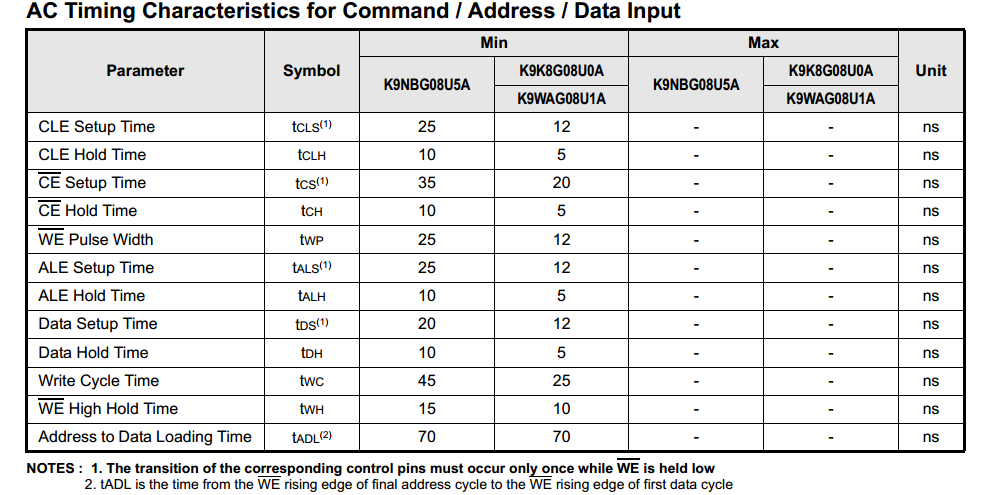

那么其所需要的这些值的大小到底是多少呢？我们通过nand的芯片手册就可以找到下表，其中的值是该时序所需的最小值。
通过以上分析，我们再结合在http://www.cnblogs.com/wrjvszq/p/4227435.html一文中设置的系统时钟，就可以轻松的设置我们的NFCONF寄存器了，NFCONT寄存器设置比较简单，按照寄存器说明即可，在此也就不过多分析了。
1 /* 2 * Nand Interface Init for SMDKC110 3 */ 4 nand_asm_init: 5 6 /* Setting GPIO for NAND */ 7 /* This setting is NAND initialze code at booting time in iROM. */ 8 9 ldr r0, =ELFIN_GPIO_BASE 10 11 ldr r1, [r0, #MP01CON_OFFSET] 12 bic r1, r1, #(0xf<<8) 13 orr r1, r1, #(0x3<<8) 14 str r1, [r0, #MP01CON_OFFSET] 15 16 ldr r1, [r0, #MP01PUD_OFFSET] 17 bic r1, r1, #(0x3<<4) 18 str r1, [r0, #MP01PUD_OFFSET] 19 20 ldr r1, [r0, #MP03CON_OFFSET] 21 bic r1, r1, #0xFFFFFF 22 ldr r2, =0x22222222 23 orr r1, r1, r2 24 str r1, [r0, #MP03CON_OFFSET] 25 26 ldr r1, [r0, #MP03PUD_OFFSET] 27 ldr r2, =0x3fff 28 bic r1, r1, r2 29 str r1, [r0, #MP03PUD_OFFSET] 30 31 ldr r0, =ELFIN_NAND_BASE 32 33 ldr r1, [r0, #NFCONF_OFFSET] 34 ldr r2, =0x777F 35 bic r1, r1, r2 36 ldr r2, =NFCONF_VAL 37 orr r1, r1, r2 38 str r1, [r0, #NFCONF_OFFSET] 39 40 ldr r1, [r0, #NFCONT_OFFSET] 41 ldr r2, =0x707C7 42 bic r1, r1, r2 43 ldr r2, =NFCONT_VAL 44 orr r1, r1, r2 45 str r1, [r0, #NFCONT_OFFSET] 46 47 ldr r1, [r0, #NFCONF_OFFSET] 48 orr r1, r1, #0x70 49 orr r1, r1, #0x7700 50 str r1, [r0, #NFCONF_OFFSET] 51 52 ldr r1, [r0, #NFCONT_OFFSET] 53 orr r1, r1, #0x03 54 str r1, [r0, #NFCONT_OFFSET] 55 56 mov pc, lr
经过上述内容我们对nand的初始化有了一定的了解，u-boot在此阶段做的内容也就完成了，但是为了不在以后返回来分析nand，我们今天趁热打铁，将其的读写操作一同分析。
l Nand flash读写操作
1. 读操作
我们的nand flash支持两种读操作，一种是页读（整页读取，只需用行地址），一种是随机读（随机读取，需要行列地址），今天我们重点分析页读，随机读取跟其类似。

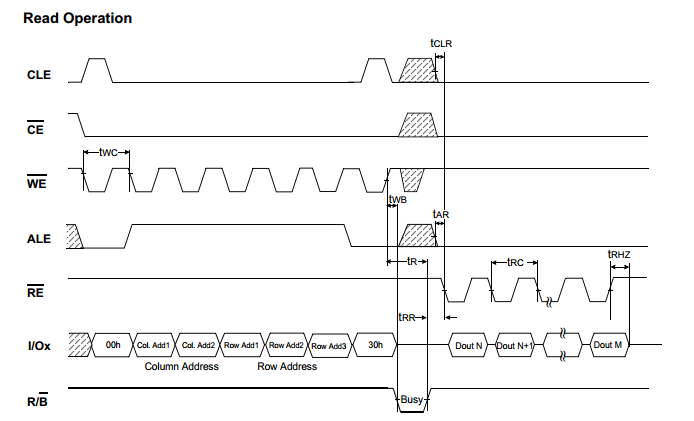

按照以前自己在做单片机时候的经验，我们既然要和外设通信，那么就必须按照外设自身所规定的时序发送内容，所以自己在nand芯片手册中找到了读操作的时序图（如下），根据此时序图我们可以很容易总结出读操作的流程，有了流程我们的代码实现起来就比较简单了。
1. 选中nand芯片
2. 清除rb
3. 发送0x00
4. 发送列地址
5. 发送行地址
6. 发送0x30
7. 等待R/B
8. 读数据
9. 取消选中
2. 写操作
我们的nand flash同样支持两种写操作，一种是页写（整页写入，只需用行地址），一种是随机写（随机写入，需要行列地址），今天我们重点分析页写，随机写入跟其类似。

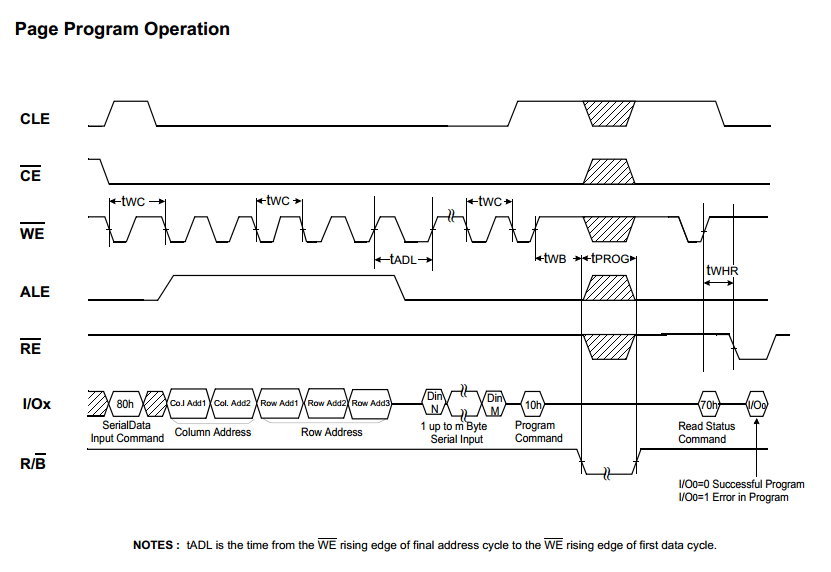

同样我们可以在nand芯片手册中找到写操作的时序图（如下），根据此时序图我们可以很容易总结出写操作的流程，有了流程我们的代码实现起来就比较简单了。
1. 选中nand芯片
2. 清除rb
3. 发送0x80命令
4. 发送列地址
5. 发送行地址
6. 写入数据
7. 发送0x10命令
8. 等待R/B
9. 发送0x70命令
10. 读取写入结果
11. 取消选中
经过上述内容我们对nand的读写操作进行了简单的流程分析，对于nand还有其他操作，比如复位，擦除等操作，其实其实现都可以仿照我们实现读写的思路，进行实现。
