 2013/10/29 10:57:44  Android系统移植与平台开发(九)- JNI介绍  博客园  我要评论(0)
  • 摘要:作者:唐老师,华清远见嵌入式学院讲师。JNI是在学习AndroidHAL时必须要面临一个知识点,如果你不了解它的机制,不了解它的使用方式,你会被本地代码绕的晕头转向,JNI作为一个中间语言的翻译官在运行Java代码的Android中有着重要的意义,这儿的内容比较多,也是最基本的,如果想彻底了解JNI的机制,请查看:http://docs.oracle.com/javase/1.5.0/docs/guide/jni/spec/design
  • 标签:

class="grey">作者:唐老师,华清远见嵌入式学院讲师。

JNI是在学习Android HAL时必须要面临一个知识点,如果你不了解它的机制,不了解它的使用方式,你会被本地代码绕的晕头转向,JNI作为一个中间语言的翻译官在运行Java代码的Android中有着重要的意义,这儿的内容比较多,也是最基本的,如果想彻底了解JNI的机制,请查看:

http://docs.oracle.com/javase/1.5.0/docs/guide/jni/spec/design.html

本文结合了网友ljeagle写的JNI学习笔记和自己通过JNI的手册及Android中常用的部分写得本文。

JNI学习笔记:

http://blog.csdn.net/ljeagle/article/details/6660901

让我们开始吧!!

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------

JNI概念

JNI是本地语言编程接口。它允许运行在JVM中的Java代码和用C、C++或汇编写的本地代码相互操作。

在以下几种情况下需要使用到JNI:

l 应用程序依赖于特定平台,平台独立的Java类库代码不能满足需要

l 你已经有一个其它语言写的一个库,并且这个库需要通过JNI来访问Java代码

l 需要执行速度要求的代码实现功能,比如低级的汇编代码

通过JNI编程,你可以使用本地方法来:

l 创建、访问、更新Java对象

l 捕获及抛出异常

l 加载并获得类信息

l 执行运行时类型检查

JNI的原理

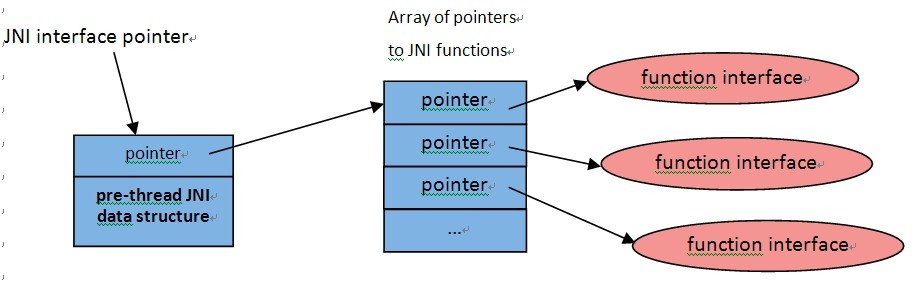

JVM将JNI接口指针传递给本地方法,本地方法只能在当前线程中访问该接口指针,不能将接口指针传递给其它线程使用。在VM中 JNI接口指针指向的区域用来分配和存储线程本地数据。

当Java代码调用本地方法时,VM将JNI接口指针作为参数传递给本地方法,当同一个Java线程调用本地方法时VM保证传递给本地方法的参数是相同的。不过,不同的Java线程调用本地方法时,本地方法接收到的JNI接口指针是不同的。

加载和链接本地方法

在Java里通过System.loadLibrary()来加载动态库,但是,动态库只能被加载一次,因此,通常动态库的加载放在静态初始化语句块中。

[cpp] view plaincopyprint?

1. package pkg;
2. class Cls {
3. native double f(int i, String s); // 声明为本地方法
4. static {
5. System.loadLibrary(“pkg_Cls”); // 通过静态初始化语句块来加载动态库
6. }
7. }

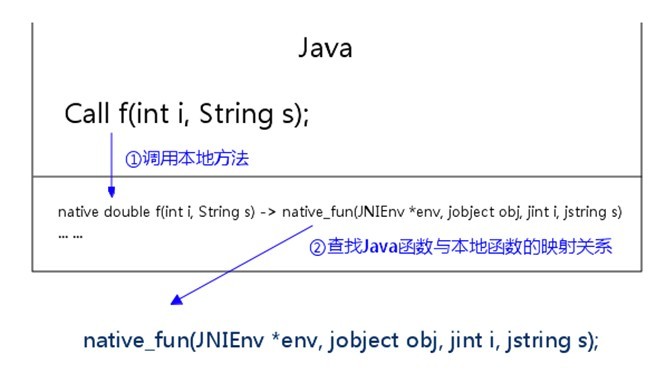

通常在动态库中声明大量的函数,这些函数被Java调用,这些本地函数由VM维护在一张函数指针数组中,在本地方法里通过调用JNI方法RegisterNatives()来注册本地方法和Java方法的映射关系。

本地方法可以由C或C++来实现,C语言版本

[cpp] view plaincopyprint?

1. jdouble native_fun (
2.        JNIEnv *env, /* interface pointer */
3.        jobject obj, /* "this" pointer */
4.        jint i, /* argument #1 */
5.        jstring s) /* argument #2 */
6. {
7.        /* Obtain a C-copy of the Java string */
8.        const char *str = (*env)->GetStringUTFChars(env, s, 0);
9.
10.        /* process the string */
11.        ...
12.
13.        /* Now we are done with str */
14.        (*env)->ReleaseStringUTFChars(env, s, str);
15.        return ...
16. }

C++语言版本:

[cpp] view plaincopyprint?

1. extern "C" /* specify the C calling convention */
2. jdouble native_fun (
3.        JNIEnv *env, /* interface pointer */
4.        jobject obj, /* "this" pointer */
5.        jint i, /* argument #1 */
6.        jstring s) /* argument #2 */
7. {
8.        const char *str = env->GetStringUTFChars(s, 0);
9.        ...
10.        env->ReleaseStringUTFChars(s, str);
11.        return ...
12. }

由上面两段代码对比可知,本地代码使用C++来实现更简洁。

两段本地代码第一个参数都是JNIEnv*env,它代表了VM里的环境,本地代码可以通过这个env指针对Java代码进行操作,例如:创建Java类对象,调用Java对象方法,获取Java对象属性等。jobject obj相当于Java中的Object类型,它代表调用这个本地方法的对象,例如:如果有new NativeTest.CallNative(),CallNative()是本地方法,本地方法第二个参数是jobject表示的是NativeTest类的对象的本地引用。

如果本地方法声明为static类型

[cpp] view plaincopyprint?

1. static jint native_get_count(JNIEnv* env, jobject thiz);

数据传递

l 基本类型

用Java代码调用C\C++代码时候,肯定会有参数数据的传递。两者属于不同的编程语言,在数据类型上有很多差别,应该要知道他们彼此之间的对应类型。例如,尽管C拥有int和long的数据类型,但是他们的实现却是取决于具体的平台。在一些平台上,int类型是16位的,而在另外一些平台上市32位的整数。基于这个原因,Java本地接口定义了jint,jlong等等。

Java Language Type JNI Type boolean jboolean byte jbyte char jchar short jshort int jint long jlong float jfloat double jdouble All Reference type jobject

由Java类型和C/C++数据类型的对应关系,可以看到,这些新定义的类型名称和Java类型名称具有一致性,只是在前面加了个j,如int对应jint,long对应jlong。

我们看看jni.h和jni_md.h头文件,可以更直观的了解:

[cpp] view plaincopyprint?

1. typedef unsigned char jboolean;
2. typedef unsigned short jchar;
3. typedef short jshort;
4. typedef float jfloat;
5. typedef double jdouble;
6. typedef long jint;
7. typedef __int64 jlong;
8. typedef signed char jbyte;

由jni头文件可以看出,jint对应的是C/C++中的long类型,即32位整数,而不是C/C++中的int类型(C/C++中的int类型长度依赖于平台),它和Java 中int类型一样。 所以如果要在本地方法中要定义一个jint类型的数据,规范的写法应该是 jint i=123L;
再比如jchar代表的是Java类型的char类型,实际上在C/C++中却是unsigned short类型,因为Java中的char类型为两个字节。而在C/C++中有这样的定义:typedef unsigned short wchar_t。所以jchar就是相当于C/C++中的宽字符。所以如果要在本地方法中要定义一个jchar类型的数据,规范的写法应该是jchar c=L'C'; 实际上,所有带j的类型,都是代表Java中的类型,并且jni中的类型接口与本地代码在类型大小是完全匹配的,而在语言层次却不一定相同。在本地方法中与JNI接口调用时,要在内部都要转换,我们在使用的时候也需要小心。

l Java对象类型

Java对象在C\C++代码中的形式如下:

[cpp] view plaincopyprint?

1. class _jclass : public _jobject {};
2. class _jthrowable : public _jobject {};
3. class _jstring : public _jobject {};
4. class _jarray : public _jobject {};
5. class _jbooleanArray : public _jarray {};
6. class _jbyteArray : public _jarray {};
7. class _jcharArray : public _jarray {};
8. class _jshortArray : public _jarray {};
9. class _jintArray : public _jarray {};
10. class _jlongArray : public _jarray {};
11. class _jfloatArray : public _jarray {};
12. class _jdoubleArray : public _jarray {};
13. class _jobjectArray : public _jarray {};

所有的_j开头的类,都是继承于_jobject,这也是Java语言的特别,所有的类都是Object的子类,这些类就是和Java中的类一一对应,只不过名字稍有不同而已。

1) jclass类和如何取得jclass对象

在Java中,Class类型代表一个Java类编译的字节码,即:这个Java类,里面包含了这个类的所有信息。在JNI中,同样定义了这样一个类:jclass。了解反射的人都知道Class类是如何重要,可以通过反射获得java类的信息和访问里面的方法和成员变量。 JNIEnv有几个方法可以取得jclass对象:

[cpp] view plaincopyprint?

1. jclass FindClass(const char *name) {
2.        return functions->FindClass(this, name);
3. }

FindClass会在系统classpath环境变量下寻找name类,注意包的间隔使用 “/ “,而不是”. “,如:

[cpp] view plaincopyprint?

1. jclass cls_string=env->FindClass("java/lang/String");

获得对象对应的jclass类型:

[cpp] view plaincopyprint?

1. jclass GetObjectClass(jobject obj) {
2.        return functions->GetObjectClass(this,obj);
3. }

获得一个类的父类jclass类型:

[cpp] view plaincopyprint?

1. jclass GetSuperclass(jclass sub) {
2.        return functions->GetSuperclass(this,sub);
3. }

JNI本地方法访问Java属性和方法

在JNI调用中,不仅仅Java可以调用本地方法,本地代码也可以调用Java中的方法和成员变量。在Java1.0中“原始的”Java到C的绑定中,程序员可以直接访问对象数据域。然而,直接方法要求虚拟机暴露他们的内部数据布局,基于这个原因,JNI要求程序员通过特殊的JNI函数来获取和设置数据以及调用java方法。

1) 取得代表属性和方法的jfieldID和jmethodID

为了在C/C++中表示属性和方法,JNI在jni.h头文件中定义了jfieldID和jmethodID类型来分别代表Java对象的属性和方法。我们在访问或是设置Java属性的时候,首先就要先在本地代码取得代表该Java属性的jfieldID,然后才能在本地代码进行Java属性操作。同样的,我们需要调用Java对象方法时,也是需要取得代表该方法的jmethodID才能进行Java方法调用。

使用JNIEnv提供的JNI方法,我们就可以获得属性和方法相对应的jfieldID和jmethodID:

l GetFieldID :取得成员变量的id

l GetStaticFieldID :取得静态成员变量的id

l GetMethodID :取得方法的id

l GetStaticMethodID :取得静态方法的id

[cpp] view plaincopyprint?

1. jfieldID GetFieldID(jclass clazz, const char *name,const char *sig)
2.
3. jfieldID GetStaticFieldID(jclass clazz, const char*name, const char *sig)
4.
5. jmethodID GetStaticMethodID(jclass clazz, const char*name, const char *sig)
6.
7. jmethodID GetMethodID(jclass clazz, const char *name,constchar *sig)

可以看到这四个方法的参数列表都是一模一样的,下面来分析下每个参数的含义:

第一个参数jclassclazz :

上一节讲到的jclass类型,相当于Java中的Class类,代表一个Java类,而这里面的代表的就是我们操作的Class类,我们要从这个类里面取的属性和方法的ID。

第二个参数constchar *name:

这是一个常量字符数组,代表我们要取得的方法名或者变量名。

第三个参数constchar *sig:

这也是一个常量字符数组,代表我们要取得的方法或变量的签名。

什么是方法或者变量的签名呢?

我们来看下面的例子,如何来获得属性和方法ID:

[cpp] view plaincopyprint?

1. public class NativeTest {
2.
3.        publicvoid show(int i){
4.
5.                System.out.println(i);
6.
7.        }
8.
9.        public void show(double d){
10.
11.                System.out.println(d);
12.
13.        }
14.
15. }

本地代码部分:

[cpp] view plaincopyprint?

1. //首先取得要调用的方法所在的类的Class对象,在C/C++中即jclass对象
2.
3. jclass clazz_NativeTest=env->FindClass("cn/itcast/NativeTest");
4.
5. //取得jmethodID
6.
7. jmethodID id_show=env->GetMethodID(clazz_NativeTest,“show”,"???");

上述代码中的id_show取得的jmethodID到底是哪个show方法呢?由于Java语言有方法重载的面向对象特性,所以只通过函数名不能明确的让JNI找到Java里对应的方法。所以这就是第三个参数sig的作用,它用于指定要取得的属性或方法的类型签名。

2) JNI签名:

类型签名 Java 类型 类型签名 Java 类型 Z boolean [ [] B byte [I int[] C char [F float[] S short [B byte[] I int [C char[] J long [S short[] F float [D double[] D double [J long[] L fully-qualified-class(全限定的类) [Z boolean[]

l 基本类型

以特定的大写字母表示

l 引用类型

Java对象以L开头,然后以“/”分隔包的完整类型,例如String的签名为:Ljava/lang/String;
在Java里数组类型也是引用类型,数组以[ 开头,后面跟数组元素类型的签名,例如:int[] 签名就是[I ,对于二维数组,如int[][] 签名就是[[I,object数组签名就是[Ljava/lang/Object;

l 方法签名

(参数1类型签名参数2类型签名参数3类型签名.......)返回值类型签名

注意:
函数名,在签名中没有体现出来
参数列表相挨着,中间没有逗号,没有空格
返回值出现在()后面

如果参数是引用类型,那么参数应该为:L类型;
如果函数没有返回值,也要加上V类型

例如:

Java方法 对应签名 boolean isLedOn(void) ; ()Z void setLedOn(int ledNo); (I) String substr(String str, int idx, int count); (Ljava/lang/String;II)Ljava/lang/String char fun (int n, String s, int[] value); (ILjava/lang/String;[I)C boolean showMsg(View v, String msg); (Landroid/View;Ljava/lang/String;)Z

3) 根据获取的ID,来取得和设置属性,以及调用方法。

l 获得、设置属性和静态属性

取得了代表属性和静态属性的jfieldID,就可以使用JNIEnv中提供的方法来获取和设置属性/静态属性。

获取属性/静态属性的形式:

Get<Type>Field GetStatic<Type>Field。

设置属性/静态属性的形式:

Set<Type>Field SetStatic<Type>Field。

取得成员属性:

[cpp] view plaincopyprint?

1. jobject GetObjectField(jobjectobj, jfieldID fieldID);
2.
3. jboolean GetBooleanField(jobjectobj, jfieldID fieldID);
4.
5. jbyte GetByteField(jobjectobj, jfieldID fieldID);

取得静态属性:

[cpp] view plaincopyprint?

1. jobject GetStaticObjectField(jclassclazz, jfieldID fieldID);
2. jboolean GetStaticBooleanField(jclassclazz, jfieldID fieldID);
3. jbyte GetStaticByteField(jclassclazz, jfieldID fieldID);

Get方法的第一个参数代表要获取的属性所属对象或jclass对象,第二个参数即属性ID。
设置成员属性:

[cpp] view plaincopyprint?

1. void <STRONG>SetObjectField</STRONG>(jobjectobj, jfieldID fieldID, jobject val);
2. void <STRONG>SetBooleanField</STRONG>(jobjectobj, jfieldID fieldID,jboolean val);
3. void <STRONG>SetByteField</STRONG>(jobjectobj, jfieldID fieldID, jbyte val);

设置静态属性:

[cpp] view plaincopyprint?

1. void <STRONG>SetStaticObjectField</STRONG>(jobjectobj, jfieldID fieldID, jobject val);
2. void <STRONG>SetStaticBooleanField</STRONG>(jobjectobj, jfieldID fieldID,jboolean val);
3. void <STRONG>SetStaticByteField</STRONG>(jobjectobj, jfieldID fieldID, jbyte val);

Set方法的第一个参数代表要设置的属性所属的对象或jclass对象,第二个参数即属性ID,第三个参数代表要设置的值。

l 调用方法

取得了代表方法和静态方法的jmethodID,就可以用在JNIEnv中提供的方法来调用方法和静态方法。

调用静态方法:

[cpp] view plaincopyprint?

1. CallStatic<Type>>Method(jclass clazz, jmethodID methodID,...);
2.
3. CallStatic<Type>MethodV(jclass clazz, jmethodID methodID,va_listargs);
4.
5. CallStatic<Type>tMethodA(jclass clazz, jmethodID methodID,constjvalue *args);

上面的Type这个方法的返回值类型,如Int,Char,Byte等等。

第一个参数代表调用的这个方法所属于的对象,或者这个静态方法所属的类。

第二个参数代表jmethodID。

后面的参数,就代表这个方法的参数列表了。

上述方法的调用有三种形式:

a) Call<Type>Method(jobject obj, jmethodIDmethodID,...);

[cpp] view plaincopyprint?

1. // Java方法
2.
3. public int show(int i,double d,char c){
4.
5. …
6.
7. }
8.
9.
10.
11. // 本地调用Java方法
12.
13. jint i=10L;
14.
15. jdouble d=2.4;
16.
17. jchar c=L'd';
18.
19. env->CallIntMethod(obj, id_show, i, d, c);

b) Call<Type>MethodV(jobject obj, jmethodIDmethodID,va_list args)
这种方式使用较少。

c) CallMethodA(jobject obj, jmethodIDmethodID,jvalue* v)
这种调用方式其第三个参数是一个jvalue的指针。jvalue类型是在 jni.h头文件中定义的联合体union,看它的定义:

[cpp] view plaincopyprint?

1. typedef union jvalue {
2.        jboolean        z;
3.        jbyte        b;
4.        jchar        c;
5.        jshort        s;
6.        jint        i;
7.        jlong        j;
8.        jfloat        f;
9.        jdouble        d;
10.        jobject        l;
11. } jvalue;

例如:

[cpp] view plaincopyprint?

1. jvalue * args=new jvalue[3];
2. args[0].i=12L;
3.        args[1].d=1.2;
4.        args[2].c=L'c';
5.        jmethodIDid_goo=env->GetMethodID(env->GetObjectClass(obj),"goo","(IDC)V");
6.        env->CallVoidMethodA(obj,id_goo,args);
7. delete []args; //释放内存

静态方法的调用方式和成员方法调用一样。

3.5 本地创建Java对象

1) 本地代码创建Java对象

JNIEnv提供了下面几个方法来创建一个Java对象:

[cpp] view plaincopyprint?

1. jobject <STRONG>NewObject</STRONG>(jclass clazz, jmethodID methodID,...);
2. jobject <STRONG>NewObjectV</STRONG>(jclass clazz, jmethodIDmethodID,va_list args);
3. jobject <STRONG>NewObjectA</STRONG>(jclass clazz, jmethodID methodID,const jvalue *args) ;

本地创建Java对象的函数和前面本地调用Java方法很类似:

第一个参数jclass class 代表的你要创建哪个类的对象

第二个参数jmethodID methodID 代表你要使用哪个构造方法ID来创建这个对象。

只要有jclass和jmethodID ,我们就可以在本地方法创建这个Java类的对象。

指的一提的是:由于Java的构造方法的特点,方法名与类名一样,并且没有返回值,所以对于获得构造方法的ID的方法env->GetMethodID(clazz,method_name ,sig)中的第二个参数是固定为类名,第三个参数和要调用的构造方法有关,默认的Java构造方法没有返回值,没有参数。例如:

[cpp] view plaincopyprint?

1. jclassclazz=env->FindClass("java/util/Date"); //取得java.util.Date类的jclass对象
2. jmethodID id_date=env->GetMethodID(clazz,"Date","()V"); //取得某一个构造方法的jmethodID
3. jobject date=env->NewObject(clazz,id_date); //调用NewObject方法创建java.util.Date对象

2) 本地方法对Java字符串的操作

在Java中,字符串String对象是Unicoode(UTF-16)编码,每个字符不论是中文还是英文还是符号,一个字符总是占用两个字节。在C/C++中一个字符是一个字节, C/C++中的宽字符是两个字节的。所以Java通过JNI接口可以将Java的字符串转换到C/C++的宽字符串(wchar_t*),或是传回一个UTF-8的字符串(char*)到C/C++,反过来,C/C++可以通过一个宽字符串,或是一个UTF-8编码的字符串创建一个Java端的String对象。

可以看下面的一个例子:

在Java端有一个字符串 String str="abcde";,在本地方法中取得它并且输出:

[cpp] view plaincopyprint?

1. void native_string_operation (JNIEnv * env, jobject obj)
2. {
3.        //取得该字符串的jfieldID
4.        jfieldIDid_string=env->GetFieldID(env->GetObjectClass(obj), "str", "Ljava/lang/String;");
5.        jstringstring=(jstring)(env->GetObjectField(obj, id_string)); //取得该字符串,强转为jstring类型。
6.        printf("%s",string);
7. }

由上面的代码可知,从java端取得的String属性或者是方法返回值的String对象,对应在JNI中都是jstring类型,它并不是C/C++中的字符串。所以,我们需要对取得的 jstring类型的字符串进行一系列的转换,才能使用。

JNIEnv提供了一系列的方法来操作字符串:

l const jchar *GetStringChars(jstring str, jboolean*isCopy)

将一个jstring对象,转换为(UTF-16)编码的宽字符串(jchar*)。

l const char *GetStringUTFChars(jstring str,jboolean *isCopy)

将一个jstring对象,转换为(UTF-8)编码的字符串(char*)。

这两个函数的参数中,第一个参数传入一个指向Java 中String对象的jstring引用。第二个参数传入的是一个jboolean的指针,其值可以为NULL、JNI_TRUE、JNI_FLASE。

如果为JNI_TRUE则表示开辟内存,然后把Java中的String拷贝到这个内存中,然后返回指向这个内存地址的指针。

如果为JNI_FALSE,则直接返回指向Java中String的内存指针。这时不要改变这个内存中的内容,这将破坏String在Java中始终是常量的规则。

如果是NULL,则表示不关心是否拷贝字符串。

使用这两个函数取得的字符,在不适用的时候,要分别对应的使用下面两个函数来释放内存。

RealeaseStringChars(jstring jstr, const jchar*str)

RealeaseStringUTFChars(jstring jstr, constchar* str)

第一个参数指定一个jstring变量,即要释放的本地字符串的资源

第二个参数就是要释放的本地字符串

3) 创建Java String对象

[cpp] view plaincopyprint?

1. jstring NewString(const jchar *unicode, jsizelen) // 根据传入的宽字符串创建一个Java String对象
2. jstring NewStringUTF(const char *utf) // 根据传入的UTF-8字符串创建一个Java String对象

4) 返回Java String对象的字符串长度

[cpp] view plaincopyprint?

1. jsize GetStringLength(jstring jstr) //返回一个java String对象的字符串长度
2. jsize GetStringUTFLength(jstring jstr) //返回一个java String对象经过UTF-8编码后的字符串长度

3.6 Java数组在本地代码中的处理

我们可以使用GetFieldID获取一个Java数组变量的ID,然后用GetObjectFiled取得该数组变量到本地方法,返回值为jobject,然后我们可以强制转换为j<Type>Array类型。

[cpp] view plaincopyprint?

1. typedef jarray jbooleanArray;
2. typedef jarray jbyteArray;
3. typedef jarray jcharArray;
4. typedef jarray jshortArray;
5. typedef jarray jintArray;
6. typedef jarray jlongArray;
7. typedef jarray jfloatArray;
8. typedef jarray jdoubleArray;
9. typedef jarray jobjectArray;

j<Type>Array类型是JNI定义的一个对象类型,它并不是C/C++的数组,如int[]数组,double[]数组等等。所以我们要把j<Type>Array类型转换为C/C++中的数组来操作。

JNIEnv定义了一系列的方法来把一个j<Type>Array类型转换为C/C++数组或把C/C++数组转换为j<Type>Array。

[cpp] view plaincopyprint?

1. jsize GetArrayLength(jarray array) // 获得数组的长度
2. jobjectArray NewObjectArray(jsize len, jclass clazz, jobjectinit) // 创建对象数组,指定其大小
3. jobject GetObjectArrayElement(jobjectArray array, jsizeindex) // 获得数组的指定元素
4. void SetObjectArrayElement(jobjectArray array, jsizeindex,jobject val) // 设置数组元素
5.
6. jbooleanArrayNewBooleanArray(jsize len) // 创建Boolean数组,指定其大小
7. jbyteArrayNewByteArray(jsize len) //下面的都类似,创建对应类型的数组,并指定大小
8. jcharArrayNewCharArray(jsize len)
9. jshortArrayNewShortArray(jsize len)
10. jintArrayNewIntArray(jsize len)
11. jlongArrayNewLongArray(jsize len)
12. jfloatArrayNewFloatArray(jsize len)
13. jdoubleArrayNewDoubleArray(jsize len)
14.
15. // 获得指定类型数组的元素
16. jboolean * GetBooleanArrayElements(jbooleanArray array,jboolean *isCopy)
17. jbyte * GetByteArrayElements(jbyteArray array, jboolean*isCopy)
18. jchar * GetCharArrayElements(jcharArray array, jboolean*isCopy)
19. jshort * GetShortArrayElements(jshortArray array, jboolean*isCopy)
20. jint * GetIntArrayElements(jintArray array, jboolean*isCopy)
21. jlong * GetLongArrayElements(jlongArray array, jboolean*isCopy)
22. jfloat * GetFloatArrayElements(jfloatArray array,jboolean *isCopy)
23. jdouble * GetDoubleArrayElements(jdoubleArray array,jboolean *isCopy)
24.
25. // 释放指定数组
26. void ReleaseBooleanArrayElements(jbooleanArrayarray,jboolean *elems,jint mode)
27. void ReleaseByteArrayElements(jbyteArray array,jbyte*elems,jint mode)
28. void ReleaseCharArrayElements(jcharArray array,jchar*elems,jint mode)
29. void ReleaseShortArrayElements(jshortArray array,jshort*elems,jint mode)
30. void ReleaseIntArrayElements(jintArray array,jint*elems,jint mode)
31. void ReleaseLongArrayElements(jlongArray array,jlong*elems,jint mode)
32. void ReleaseFloatArrayElements(jfloatArray array,jfloat*elems,jint mode)
33. void ReleaseDoubleArrayElements(jdoubleArrayarray,jdouble *elems,jint mode)
34.
35. void * GetPrimitiveArrayCritical(jarray array, jboolean*isCopy)
36. void ReleasePrimitiveArrayCritical(jarray array, void*carray, jint mode)
37.
38. void GetBooleanArrayRegion(jbooleanArray array,jsizestart, jsize len, jboolean *buf)
39. void GetByteArrayRegion(jbyteArray array,jsize start,jsize len, jbyte *buf)
40. void GetCharArrayRegion(jcharArray array,jsize start,jsize len, jchar *buf)
41. void GetShortArrayRegion(jshortArray array,jsize start,jsize len, jshort *buf)
42. void GetIntArrayRegion(jintArray array,jsize start,jsize len, jint *buf)
43. void GetLongArrayRegion(jlongArray array,jsize start,jsize len, jlong *buf)
44. void GetFloatArrayRegion(jfloatArray array,jsize start,jsize len, jfloat *buf)
45. void GetDoubleArrayRegion(jdoubleArray array,jsizestart, jsize len, jdouble *buf)
46. void SetBooleanArrayRegion(jbooleanArray array, jsizestart, jsize len,const jboolean *buf)
47. void SetByteArrayRegion(jbyteArray array, jsize start,jsize len,const jbyte *buf)
48. void SetCharArrayRegion(jcharArray array, jsize start,jsize len,const jchar *buf)
49. void SetShortArrayRegion(jshortArray array, jsizestart, jsize len,const jshort *buf)
50. void SetIntArrayRegion(jintArray array, jsize start,jsize len,const jint *buf)
51. void SetLongArrayRegion(jlongArray array, jsize start,jsize len,const jlong *buf)
52. void SetFloatArrayRegion(jfloatArray array, jsizestart, jsize len,const jfloat *buf)
53. void SetDoubleArrayRegion(jdoubleArray array, jsizestart, jsize len,const jdouble *buf)

上面是JNIEnv提供给本地代码调用的数组操作函数,大致可以分为下面几类:

1) 获取数组的长度

[cpp] view plaincopyprint?

1. jsize GetArrayLength(jarray array);

2) 对象类型数组的操作

[cpp] view plaincopyprint?

1. jobjectArray NewObjectArray(jsize len, jclassclazz,jobject init) // 创建
2. jobject GetObjectArrayElement(jobjectArray array, jsizeindex) // 获得元素
3. void SetObjectArrayElement(jobjectArray array, jsizeindex,jobject val) // 设置元素

JNI没有提供直接把Java的对象类型数组(Object[ ])直接转到C++中的jobject[ ]数组的函数。而是直接通过Get/SetObjectArrayElement这样的函数来对Java的Object[ ]数组进行操作

3) 对基本数据类型数组的操作

基本数据类型数组的操作方法比较多,大致可以分为如下几类:

[cpp] view plaincopyprint?

1. Get<Type>ArrayElements/Realease<Type>ArrayElements;
2. Get<Type>ArrayElements(<Type>Array arr, jboolean*isCopied);

这类函数可以把Java基本类型的数组转换到C/C++中的数组。有两种处理方式,一是拷贝一份传回本地代码,另一种是把指向Java数组的指针直接传回到本地代码,处理完本地化的数组后,通过Realease<Type>ArrayElements来释放数组。处理方式由Get方法的第二个参数isCopied来决定。

Realease<Type>ArrayElements(<Type>Arrayarr,<Type>* array, jint mode)用这个函数可以选择将如何处理Java和C/C++本地数组:

其第三个参数mode可以取下面的值:

l 0:对Java的数组进行更新并释放C/C++的数组

l JNI_COMMIT:对Java的数组进行更新但是不释放C/C++的数组

l JNI_ABORT:对Java的数组不进行更新,释放C/C++的数组

例如:

Test.java

[java] view plaincopyprint?

1. public class Test {
2.        privateint [] arrays=new int[]{1,2,3,4,5};
3.        publicnative void show();
4.        static{
5.                System.loadLibrary("NativeTest");
6.        }
7.        publicstatic void main(String[] args) {
8.                newTest().show();
9.        }
10. }

本地方法:

[java] view plaincopyprint?

1. void native_test_show(JNIEnv * env, jobject obj)
2. {
3.        jfieldIDid_arrsys=env->GetFieldID(env->GetObjectClass(obj),"arrays","[I");
4.        jintArrayarr=(jintArray)(env->GetObjectField(obj, id_arrsys));
5.        jint*int_arr=env->GetIntArrayElements(arr,NULL);
6.        jsizelen=env->GetArrayLength(arr);
7.        for(inti=0; i<len; i++)
8.        {
9.                cout<<int_arr[i]<<endl;
10.        }
11.        env->ReleaseIntArrayElements(arr,int_arr,JNI_ABORT);
12. }

1.7局部引用与全局引用

1) JNI中的引用变量

Java代码与本地代码里在进行参数传递与返回值复制的时候,要注意数据类型的匹配。对于int, char等基本类型直接进行拷贝即可,对于Java中的对象类型,通过传递引用实现。VM保证所有的Java对象正确的传递给了本地代码,并且维持这些引用,因此这些对象不会被Java的gc(垃圾收集器)回收。因此,本地代码必须有一种方式来通知VM本地代码不再使用这些Java对象,让gc来回收这些对象。

JNI将传递给本地代码的对象分为两种:局部引用和全局引用。

l 局部引用:只在上层Java调用本地代码的函数内有效,当本地方法返回时,局部引用自动回收。

l 全局引用:只有显示通知VM时,全局引用才会被回收,否则一直有效,Java的gc不会释放该引用的对象。

默认的话,传递给本地代码的引用是局部引用。所有的JNI函数的返回值都是局部引用。

[cpp] view plaincopyprint?

1. jstring
2.
3. MyNewString(JNIEnv *env, jchar *chars, jint len)
4. {
5.        static jclassstringClass = NULL; //static 不能保存一个局部引用
6.        jmethodID cid;
7.        jcharArrayelemArr;
8.        jstringresult;
9.        if(stringClass == NULL) {
10.                stringClass = (*env)->FindClass(env, "java/lang/String"); // 局部引用
11.                if(stringClass == NULL) {
12.                        return NULL; /* exception thrown */
13.                }
14.        }
15.        /* It iswrong to use the cached stringClass here,
16.        because itmay be invalid. */
17.        cid =(*env)->GetMethodID(env, stringClass, "","([C)V");
18.        ...
19.        elemArr =(*env)->NewCharArray(env, len);
20.        ...
21.        result =(*env)->NewObject(env, stringClass, cid, elemArr);
22.        (*env)->DeleteLocalRef(env, elemArr);
23.        returnresult;
24. }

2) 手动释放局部引用情况

虽然局部引用会在本地代码执行之后自动释放,但是有下列情况时,要手动释放:

l 本地代码访问一个很大的Java对象时,在使用完该对象后,本地代码要去执行比较复杂耗时的运算时,由于本地代码还没有返回,Java收集器无法释放该本地引用的对象,这时,应该手动释放掉该引用对象。

[cpp] view plaincopyprint?

1. /* A native method implementation */
2. JNIEXPORT void JNICALL
3. func(JNIEnv *env, jobject this)
4. {
5.        lref =... /* a large Java object*/
6.        ... /* last use of lref */
7.        (*env)->DeleteLocalRef(env, lref);
8.        lengthyComputation(); /* maytake some time */
9.        return; /* all local refs are freed */
10. }

这个情形的实质,就是允许程序在native方法执行期间,java的垃圾回收机制有机会回收native代码不在访问的对象。

l 本地代码创建了大量局部引用,这可能会导致JNI局部引用表溢出,此时有必要及时地删除那些不再被使用的局部引用。比如:在本地代码里创建一个很大的对象数组。

[cpp] view plaincopyprint?

1. for (i = 0; i < len; i++) {
2.        jstring jstr= (*env)->GetObjectArrayElement(env, arr, i);
3.        ... /*process jstr */
4.        (*env)->DeleteLocalRef(env, jstr);
5. }

在上述循环中,每次都有可能创建一个巨大的字符串数组。在每个迭代之后,native代码需要显示地释放指向字符串元素的局部引用。

l 创建的工具函数,它会被未知的代码调用,在工具函数里使用完的引用要及时释放。

l 不返回的本地函数。例如,一个可能进入无限事件分发的循环中的方法。此时在循环中释放局部引用,是至关重要的,这样才能不会无限期地累积,进而导致内存泄露。

局部引用只在创建它们的线程里有效,本地代码不能将局部引用在多线程间传递。一个线程想要调用另一个线程创建的局部引用是不被允许的。将一个局部引用保存到全局变量中,然后在其它线程中使用它,这是一种错误的编程。

3) 全局引用

在一个本地方法被多次调用时,可以使用一个全局引用跨越它们。一个全局引用可以跨越多个线程,并且在被程序员手动释放之前,一直有效。和局部引用一样,全局引用保证了所引用的对象不会被垃圾回收。

JNI允许程序员通过局部引用来创建全局引用, 全局引用只能由NewGlobalRef函数创建。

下面是一个使用全局引用例子:

[cpp] view plaincopyprint?

1. jstring
2. MyNewString(JNIEnv *env, jchar *chars, jint len)
3. {
4.        static jclassstringClass = NULL;
5.        ...
6.        if(stringClass == NULL) {
7.                jclasslocalRefCls =
8.                (*env)->FindClass(env, "java/lang/String");
9.                if(localRefCls == NULL) {
10.                        return NULL;
11.                }
12.                /* Createa global reference */
13.                stringClass = (*env)->NewGlobalRef(env, localRefCls);
14.                /* Thelocal reference is no longer useful */
15.                (*env)->DeleteLocalRef(env, localRefCls);
16.                /* Is theglobal reference created successfully? */
17.                if(stringClass == NULL) {
18.                        return NULL; /* out of memory exception thrown */
19.                }
20.        }
21.        ...
22. }

4) 释放全局引用

在native代码不再需要访问一个全局引用的时候,应该调用DeleteGlobalRef来释放它。如果调用这个函数失败,Java VM将不会回收对应的对象。

1.8 本地C代码中创建Java对象及本地JNI对象的保存

1) Android中Bitmap对象的创建

通常在JVM里创建Java的对象就是创建Java类的实例,再调用Java类的构造方法。而有时Java的对象需要在本地代码里创建。以Android中的Bitmap的构建为例,Bitmap中并没有Java对象创建的代码及外部能访问的构造方法,所以它的实例化是在JNI的c中实现的。

BitmapFactory.java中提供了得到Bitmap的方法,时序简化为:

BitmapFactory.java->BitmapFactory.cpp -> GraphicsJNI::createBitmap() [graphics.cpp]
GraphicsJNI::createBitmap()[graphics.cpp]的实现:

[cpp] view plaincopyprint?

1. jobjectGraphicsJNI::createBitmap(JNIEnv* env, SkBitmap*bitmap, bool isMutable,
2.                                                                jbyteArrayninepatch, intdensity)
3. {
4.        SkASSERT(bitmap != NULL);
5.        SkASSERT(NULL!= bitmap->pixelRef());
6.
7.        jobject obj=env->AllocObject(gBitmap_class);
8.        if (obj) {
9.                env->CallVoidMethod(obj,gBitmap_constructorMethodID,
10.                                                    (jint)bitmap,isMutable, ninepatch, density);
11.                if(hasException(env)) {
12.                        obj =NULL;
13.                }
14.        }
15.        return obj;
16. }

而gBitmap_class的得到是通过:

[cpp] view plaincopyprint?

1. jclass c=env->FindClass("android/graphics/Bitmap");
2. gBitmap_class =(jclass)env->NewGlobalRef(c);
3. //gBitmap_constructorMethodID是Bitmap的构造方法(方法名用”<init>”)的jmethodID:
4. gBitmap_constructorMethodID=env->GetMethodID(gBitmap_class, "<init>", "(IZ[BI)V");

总结一下,c中如何访问Java对象的属性:
1) 通过JNIEnv::FindClass()找到对应的jclass;
2) 通过JNIEnv::GetMethodID()找到类的构造方法的jfieldID;
3) 通过JNIEnv::AllocObject创建该类的对象;
4) 通过JNIEnv::CallVoidMethod()调用Java对象的构造方法。

2) 本地JNI对象保存在Java环境中

C代码中某次被调用时生成的对象,在其他函数调用时是不可见的,虽然可以设置全局变量但那不是好的解决方式,Android中通常是在Java域中定义一个int型的变量,在本地代码生成对象的地方,与这个Java域的变量关联,在别的使用到的地方,再从这个变量中取值。
以JNICameraContext为例来说明:

JNICameraContext是android_hardware_camera.cpp中定义的类型,并会在本地代码中生成对象并与Java中android.hardware.Camera的mNativeContext关联。

在注册native函数之前,C中就已经把Java域中的属性的jfieldID得到了。通过下列方法:

[cpp] view plaincopyprint?

1. jclass clazz =env->FindClass("android/hardware/Camera ");
2. jfieldID field = env->GetFieldID(clazz, "mNativeContext","I");

如果执行成功,把field保存到fileds.context成员变量中。

生成cpp对象时,通过JNIEnv::SetIntField()设置为Java对象的属性

[cpp] view plaincopyprint?

1. static void android_hardware_Camera_native_setup(JNIEnv*env, jobject thiz,
2. jobjectweak_this, jintcameraId)
3. {
4.        // …
5.        sp<JNICameraContext>context = new JNICameraContext(env, weak_this,clazz, camera);
6.        // …
7.        // 该处通过context.get()得到context对象的地址,保存到了Java中的mNativeContext属性里
8.        env->SetIntField(thiz,fields.context, (int)context.get());
9. }

而要使用时,又通过JNIEnv::GetIntField()获取Java对象的属性,并转化为JNICameraContext类型:

[cpp] view plaincopyprint?

1. JNICameraContext* context=reinterpret_cast<JNICameraContext*>(env->GetIntField(thiz,fields.context));
2. if (context!= NULL) {
3.        // …
4. }

总结一下,c++中生成的对象如何保存和使用:

1) 通过JNIEnv::FindClass()找到对应的jclass;

2) 通过JNIEnv::GetFieldID()找到类中属性的jfieldID;

3) 某个调用过程中,生成cpp对象时,通过JNIEnv::SetIntField()设置为Java对象的属性;

4) 另外的调用过程中,通过JNIEnv::GetIntField()获取Java对象的属性,再转化为真实的对象类型。

文章来源:华清远见嵌入式学院,原文地址:http://www.embedu.org/Column/Column741.htm

更多相关嵌入式免费资料查看华清远见讲师博文>>

  • 相关文章
发表评论
用户名: 匿名
