getGlobalVisibleRect和getLocalVisibleRect

2015/4/10 10:06:07 破代码程序员俱乐部我要评论(0)

摘要：在看android官网的demo的时候遇到这两个api，开始不是很明白这两个方法的作用。通过多次的调试和测试之后慢慢开始有了点眉目，为了防止以后忘记，以此博文为记。作为测试的目的，我写了这样一个布局<RelativeLayoutxmlns:android="http://schemas.android.com/apk/res/android"xmlns:tools="http://schemas.android.com/tools"android
标签：

在看android官网的demo的时候遇到这两个api，开始不是很明白这两个方法的作用。

通过多次的调试和测试之后慢慢开始有了点眉目，为了防止以后忘记，以此博文为记。

作为测试的目的，我写了这样一个布局

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
                xmlns:tools="http://schemas.android.com/tools"
                android:layout_width="match_parent"
                android:layout_height="match_parent"
                android:id="@+id/container"
                tools:context=".MainActivity"
                android:paddingLeft="10px">

    <LinearLayout
        android:layout_width="fill_parent"
        android:layout_height="fill_parent"
        android:orientation="vertical"
        android:id="@+id/innerL"
        android:paddingLeft="20px">

        <ImageView
            android:id="@+id/expandedImage"
            android:layout_width="wrap_content"
            android:src="@drawable/thumb1"
            android:layout_height="wrap_content"/>
    </LinearLayout>

</RelativeLayout>

另外为了方便测试，我将虚拟机设置为1dp=1px,大小等于320x480

因为这两个方法在View对象里面，所以基本上继承自View的对象都可以使用。

也是为了方便自己，我使用ImageView作为测试对象，图片大小为160x120px

下面是我自己的一个测试过程：

因为getLocalVisibleRect只有一个参数，所以我从这个方法入手

代码如下

@Override
    protected void onCreate(Bundle savedInstanceState)
    {
        super.onCreate(savedInstanceState);

        setContentView(R.layout.activity_main);

        final ImageView imageView = (ImageView) findViewById(R.id.expandedImage);

        imageView.setOnClickListener(new View.OnClickListener()
        {
            @Override
            public void onClick(View v)
            {
                Rect localRect = new Rect();
                imageView.getLocalVisibleRect(localRect);
                System.out.println("local" + localRect);
            }
        });
    }

程序执行后Logcat输出：

localRect(0, 0 - 160, 120)

很明显localRect变量中的right和bottom正是图片的长和宽。

目前的结论是：getLocalVisibleRect(Rect r)方法可以把视图的长和宽映射到一个Rect对象上。

这里我们先放下这个方法，把注意力集中到getGlobalVisibleRect方法中。

将代码改为：

@Override
    protected void onCreate(Bundle savedInstanceState)
    {
        super.onCreate(savedInstanceState);

        setContentView(R.layout.activity_main);

        final ImageView imageView = (ImageView) findViewById(R.id.expandedImage);

        imageView.setOnClickListener(new View.OnClickListener()
        {
            @Override
            public void onClick(View v)
            {
                Rect globalRect = new Rect();
                imageView.getGlobalVisibleRect(globalRect);
                System.out.println("global" + globalRect);
            }
        });
    }

Logcat输出：

globalRect(30, 81 - 190, 201)

除了30和190可以猜测出是什么（即left和right），其他的基本上没有什么线索，只知道是top和bottom。

30是paddingLeft，即图片向右偏移了30px，因此right很自然就多了30px

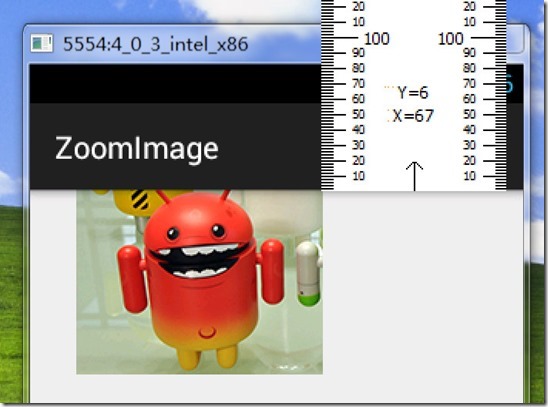

top和bottom要知道是什么，我用了最笨的办法，就是用尺子量。

2015-04-09_161933

可见，这81像素就是状态栏加上ActionBar的高度，所以Bottom120加上81就是201

目前的结论是：getGlobalVisibleRect方法的作用是获取视图在屏幕坐标系中的偏移量

那么，我的结论真的是正确的吗，其实我也不知道，继续测试下去。

把原先的布局文件改成下面这样的，现在我们重点对LinearLayout进行测试

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
                xmlns:tools="http://schemas.android.com/tools"
                android:layout_width="match_parent"
                android:layout_height="match_parent"
                android:id="@+id/container"
                tools:context=".MainActivity">

    <LinearLayout
        android:layout_width="320dp"
        android:layout_height="480dp"
        android:orientation="vertical"
        android:id="@+id/innerL"
        android:background="#550000ff"
        android:layout_marginLeft="-50px"
        android:layout_marginTop="30px">
    </LinearLayout>

</RelativeLayout>

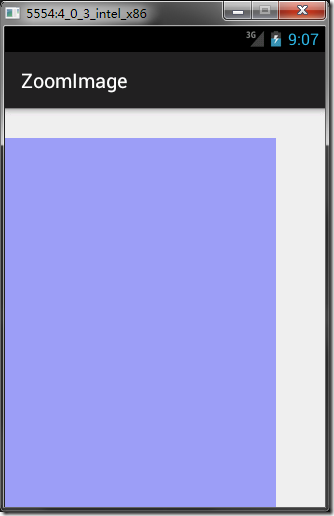

布局效果如下：这种布局的目的是让这个View超出屏幕区域

java代码如下：

@Override
    protected void onCreate(Bundle savedInstanceState)
    {
        super.onCreate(savedInstanceState);

        setContentView(R.layout.activity_main);

        final LinearLayout ll = (LinearLayout) findViewById(R.id.innerL);

        ll.setOnClickListener(new View.OnClickListener()
        {
            @Override
            public void onClick(View v)
            {
                Rect localRect = new Rect();
                ll.getLocalVisibleRect(localRect);
                Rect globalRect = new Rect();

                ll.getGlobalVisibleRect(globalRect);
                System.out.println("global" + globalRect);
                System.out.println("local" + localRect);
            }
        });
    }

现在我们可以点击蓝色的这个布局获取数据，这次我们同时获取这两个方法返回的数据

Logcat数据：

globalRect(0, 111 - 271, 480)
localRect(49, 0 - 320, 369)

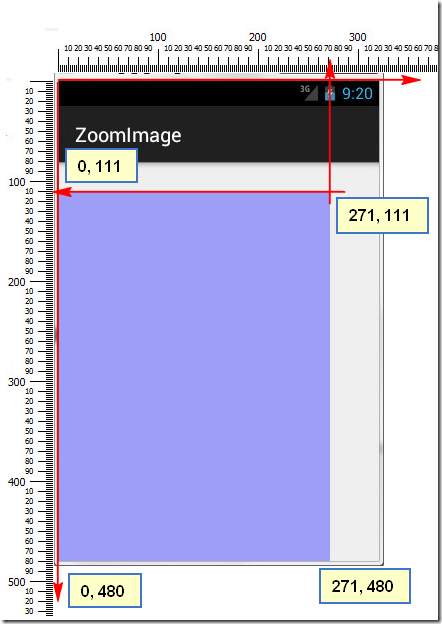

先来画图分析globalRect中的数据，在前面我们知道globalRect是基于屏幕坐标系的

2015-04-09_1725522

从上图可以看出，蓝色区域的四个点的坐标实际上是LinearLayout在屏幕坐标系的可见区域

结论：

getGlobalVisibleRect方法的作用是获取视图在屏幕坐标中的可视区域

另外需要说的是，getGlobalVisibleRect还可以接受第二个Point类型的参数:

targetView.getGlobalVisibleRect(Rect r, Point gobalOffset)

调用完毕后，globalOffset的值就是targetView原点偏离屏幕坐标原点的距离。

现在来看localRect(49, 0 - 320, 369)，初步猜测它是基于视图本身的坐标，

只要该视图没有被遮挡，targetView.getLocalVisibleRect()的坐标总是等于:

(0, 0, targetView.getwidth(), targetView.getheight())

从布局不难看出，我们让它向左偏移了50个像素,因此它本身的坐标也跟着向左移动50像素，

至于为什么是49，这个我也不太清楚。因为视图的top和right在该布局中总是可见，所以是0和320，

而bottom已经超出了屏幕，所以480（屏幕的高度）-111（ActionBar+statusBar+marginTop）=369.

结论是：

getLocalVisibleRect的作用是获取视图本身可见的坐标区域，坐标以自己的左上角为原点（0，0）

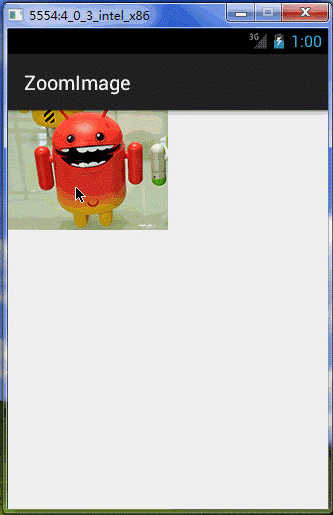

最后测试图：

getRect

布局文件代码：

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
                xmlns:tools="http://schemas.android.com/tools"
                android:layout_width="match_parent"
                android:layout_height="match_parent"
                android:id="@+id/container"
                tools:context=".MainActivity">

    <LinearLayout
        android:layout_width="fill_parent"
        android:layout_height="fill_parent"
        android:orientation="vertical"
        android:id="@+id/innerL">

        <ImageView
            android:id="@+id/img"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:src="@drawable/thumb1"/>
    </LinearLayout>


    <TextView
        android:id="@+id/local"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerHorizontal="true"
        android:layout_centerVertical="true"/>

    <TextView
        android:id="@+id/global"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignLeft="@id/local"
        android:layout_below="@id/local"/>

    <TextView
        android:id="@+id/offset"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignLeft="@id/local"
        android:layout_below="@id/global"/>


</RelativeLayout>

程序逻辑：

package com.whathecode.zoomimage;

import android.graphics.Point;
import android.graphics.Rect;
import android.os.Bundle;
import android.support.v7.app.ActionBarActivity;
import android.view.MotionEvent;
import android.view.View;
import android.widget.ImageView;
import android.widget.TextView;


public class MainActivity extends ActionBarActivity
{

    private int lastX = 0;
    private int lastY = 0;

    @Override
    protected void onCreate(Bundle savedInstanceState)
    {
        super.onCreate(savedInstanceState);

        setContentView(R.layout.activity_main);

        ImageView imageView = (ImageView) findViewById(R.id.img);
        imageView.setOnTouchListener(new View.OnTouchListener()
        {
            @Override
            public boolean onTouch(View v, MotionEvent event)
            {
                switch (event.getAction())
                {
                    case MotionEvent.ACTION_DOWN:
                        lastX = (int) event.getRawX();
                        lastY = (int) event.getRawY();
                        break;
                    case MotionEvent.ACTION_MOVE:
                        int dx = (int) event.getRawX() - lastX;
                        int dy = (int) event.getRawY() - lastY;

                        int left = v.getLeft() + dx;
                        int top = v.getTop() + dy;
                        int right = v.getRight() + dx;
                        int bottom = v.getBottom() + dy;

                        v.layout(left, top, right, bottom);
                        lastX = (int) event.getRawX();
                        lastY = (int) event.getRawY();

                        Rect localRect = new Rect();
                        v.getLocalVisibleRect(localRect);
                        ((TextView) findViewById(R.id.local))
                                .setText("local" + localRect.toString());

                        Rect globalRect = new Rect();
                        Point globalOffset = new Point();
                        v.getGlobalVisibleRect(globalRect, globalOffset);
                        ((TextView) findViewById(R.id.global))
                                .setText("global" + globalRect.toString());
                        ((TextView) findViewById(R.id.offset))
                                .setText("globalOffset:" + globalOffset.x + "," + globalOffset.y);
                        break;
                    case MotionEvent.ACTION_UP:
                        break;
                }
                return true;
            }
        });


    }
}
